196 Programmieren: Konturen programmieren
6.2 Gr
undlag
en zu den Bahnfunktionen
6.2 Grundlagen zu den
Bahnfunktionen

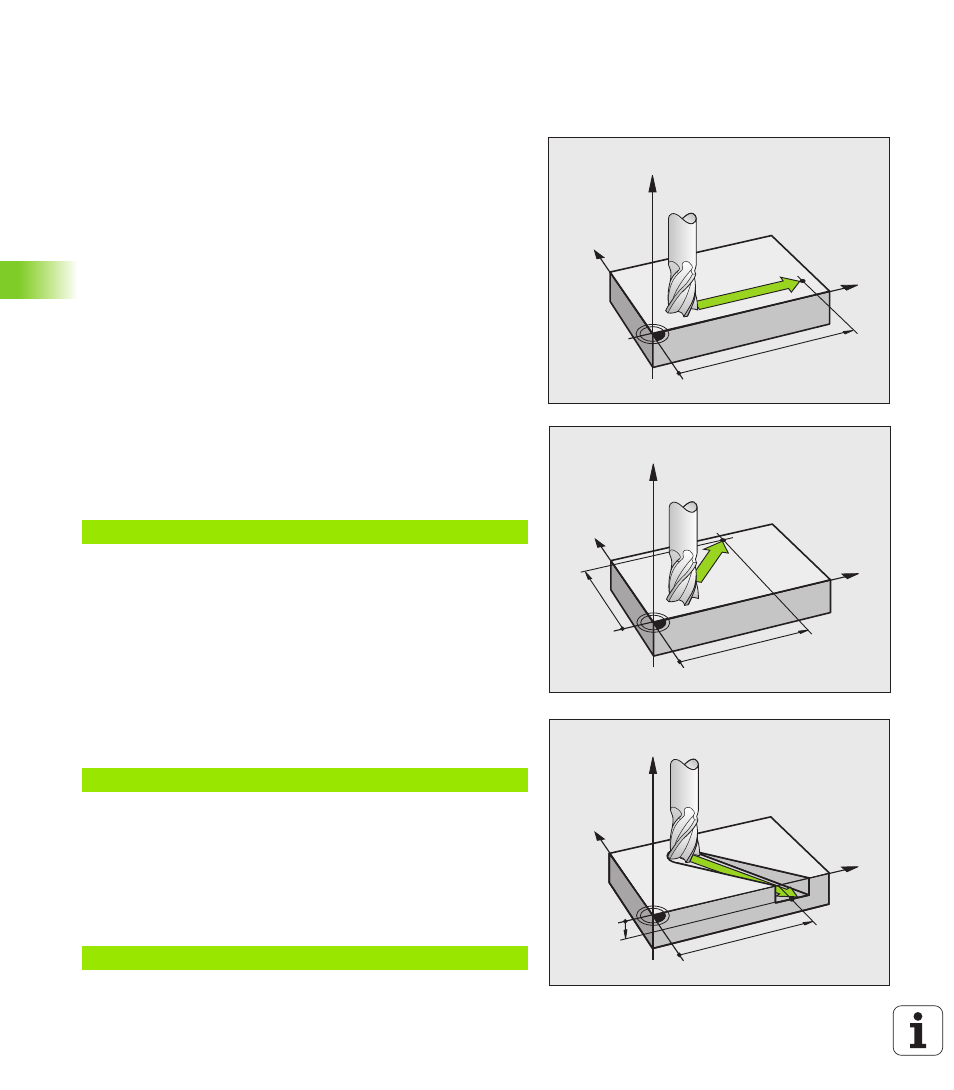

Werkzeugbewegung für eine Bearbeitung
programmieren
Wenn Sie ein Bearbeitungs-Programm erstellen, programmieren Sie
nacheinander die Bahnfunktionen für die einzelnen Elemente der
Werkstück-Kontur. Dazu geben Sie gewöhnlich die Koordinaten für
die Endpunkte der Konturelemente aus der Maßzeichnung ein. Aus
diesen Koordinaten-Angaben, den Werkzeug-Daten und der
Radiuskorrektur ermittelt die TNC den tatsächlichen Verfahrweg des
Werkzeugs.
Die TNC fährt gleichzeitig alle Maschinenachsen, die Sie in dem
Programm-Satz einer Bahnfunktion programmiert haben.
Bewegungen parallel zu den Maschinenachsen
Der Programm-Satz enthält eine Koordinaten-Angabe: Die TNC fährt
das Werkzeug parallel zur programmierten Maschinenachse.
Je nach Konstruktion Ihrer Maschine bewegt sich beim Abarbeiten
entweder das Werkzeug oder der Maschinentisch mit dem
aufgespannten Werkstück. Beim Programmieren der Bahnbewegung
tun Sie grundsätzlich so, als ob sich das Werkzeug bewegt.
Beispiel:
Das Werkzeug behält die Y- und Z-Koordinaten bei und fährt auf die
Position X=100. Siehe Bild.
Bewegungen in den Hauptebenen
Der Programm-Satz enthält zwei Koordinaten-Angaben: Die TNC fährt
das Werkzeug in der programmierten Ebene.
Beispiel:
Das Werkzeug behält die Z-Koordinate bei und fährt in der XY-Ebene
auf die Position X=70, Y=50. Siehe Bild
Dreidimensionale Bewegung
Der Programm-Satz enthält drei Koordinaten-Angaben: Die TNC fährt
das Werkzeug räumlich auf die programmierte Position.
Beispiel:
X
Y
Z
100
50 L X+100
50 Satznummer
L Bahnfunktion „Gerade“
X+100 Koordinaten des Endpunkts
X
Y
Z
70
50
L X+70 Y+50
X
Y
Z
80
-10
L X+80 Y+0 Z-10
