HEIDENHAIN iTNC 530 499
13.2 P
a
let
tenbetr
ieb mit w
e
rk
z
e
ug
or
ientier
ter Bearbeit
ung

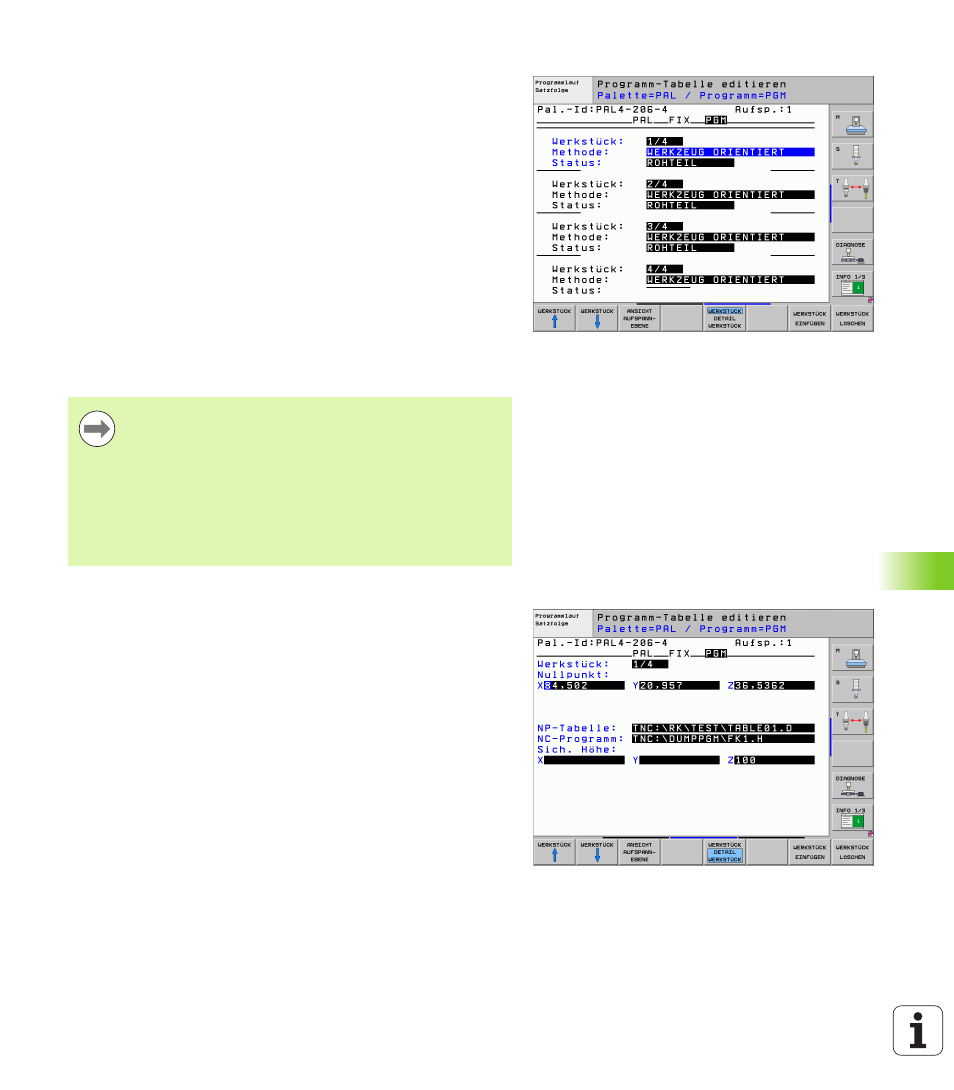

Werkstückebene einstellen
„ Werkstück : Die Nummer des Werkstückes wird angezeigt, nach
dem Schrägstrich wird die Anzahl der Werkstücke innerhalb dieser
Aufspannungsebene angezeigt
„ Methode : Sie können die Bearbeitungsmethoden WORKPIECE
ORIENTED bzw. TOOL ORIENTED auswählen. In der
Tabellenansicht erscheint der Eintrag WORKPIECE ORIENTED mit
WPO
und TOOL ORIENTED mit TO.
Mit dem Softkey VERBINDEN/TRENNEN kennzeichnen Sie Werkstücke,
welche bei werkzeugorientierter Bearbeitung in die Berechnung für
den Arbeitsablauf miteingehen. Verbundene Werkstücke werden
durch einen unterbrochenen Trennungsstrich gekennzeichnet,
getrennte Werkstücke durch eine durchgehende Linie. In der
Tabellenansicht werden verbundene Werkstücke in der Spalte
METHOD mit CTO gekennzeichnet.
„ Status : Mit dem Sofkey ROHTEIL wird das Werkstück als noch nicht
bearbeitet gekennzeichnet und im Feld Status wird BLANK
eingetragen. Verwenden Sie den Softkey FREIER PLATZ, falls Sie ein
Werkstück bei der Bearbeitung überspringen möchten, im Feld
Status erscheint EMPTY
Details in der Werkstückebene einrichten
„ Werkstück : Die Nummer des Werkstückes wird angezeigt, nach
dem Schrägstrich wird die Anzahl der Werkstücke innerhalb dieser
Aufspannungs- bzw. Palettenebene angezeigt
„ Nullpunkt : Nullpunkt für Werkstück eingeben
„ NP-Tabelle : Tragen Sie Namen und Pfad der Nullpunkt-Tabelle ein,
welche für die Bearbeitung des Werkstückes gültig ist. Falls Sie für
alle Werkstücke die gleiche Nullpunkttabelle verwenden, tragen Sie
den Namen mit der Pfadangabe in die Paletten- bzw.
Aufspannungsebenen ein. Die Angaben werden automatisch in die
Werkstückebene übernommen.
„ NC-Programm : Geben Sie den Pfad des NC-Programmes an, welches
für die Bearbeitung des Werkstücks notwendig ist
„ Sich. Höhe : (optional): Sichere Position für die einzelnen Achsen
bezogen auf das Werkstück. Die angegebenen Positionen werden
nur angefahren, wenn in den NC-Makros diese Werte gelesen und
entsprechend programmiert wurden.
Stellen Sie Methode und Status in der Paletten- bzw.
Aufspannungsebene ein, die Eingabe wird für alle
dazugehörigen Werkstücke übernommen.
Bei mehreren Werkstückvarianten innerhalb einer Ebene
sollten Werkstücke einer Variante nacheinander
angegeben werden. Bei werkzeugorientierter Bearbeitung
können die Werkstücke der jeweiligen Variante dann mit
dem Softkey VERBINDEN/TRENNEN gekennzeichnet und
gruppenweise bearbeitet werden.
