520 Handbetrieb und Einrichten
14.4 Bezugspunkt-Setz
e
n ohne 3D-T
astsyst
e
m

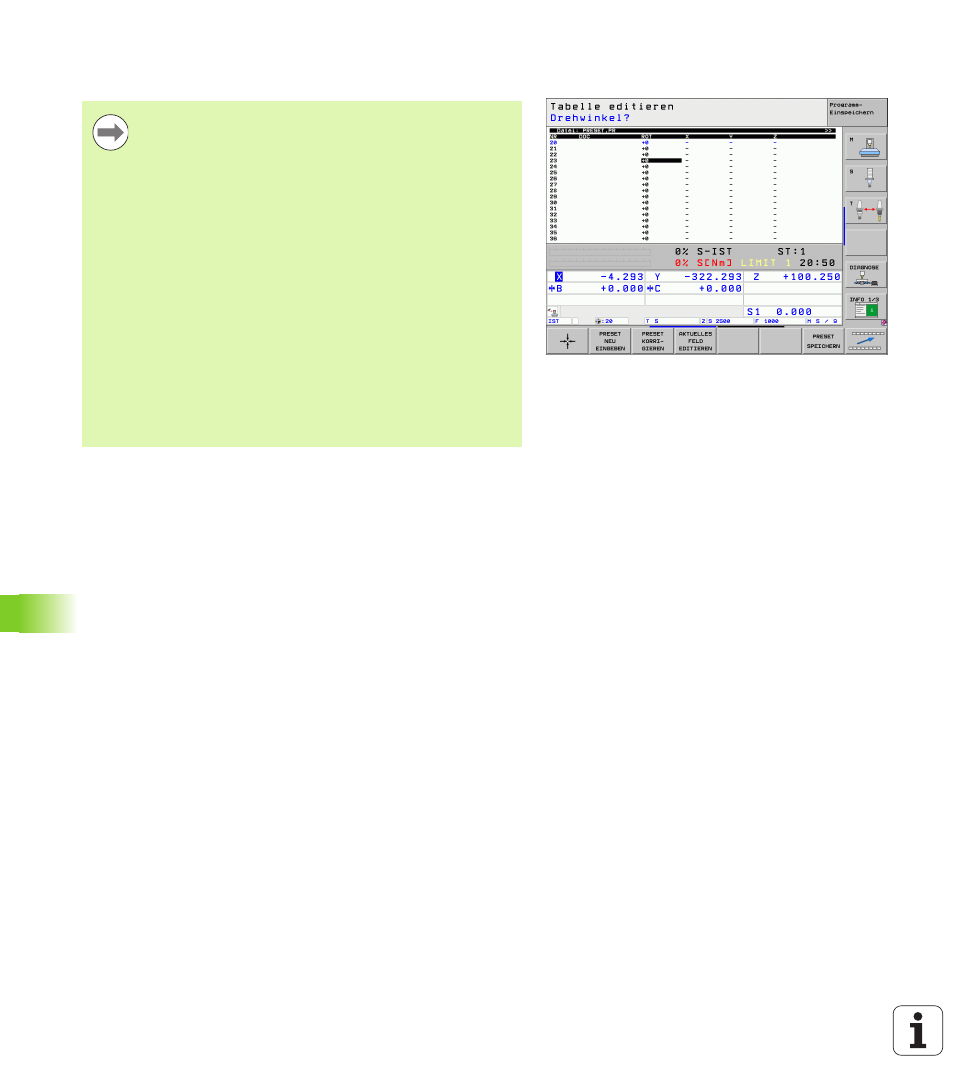

Bezugspunkt-Verwaltung mit der Preset-Tabelle
Bezugspunkte in der Preset-Tabelle speichern
Die Preset-Tabelle hat den Namen PRESET.PR und ist im Verzeichnis
TNC:\
gespeichert. PRESET.PR ist nur in der Betriebsart Manuell und
El. Handrad editierbar. In der Betriebsart Programm-
Einspeichern/Editieren können Sie die Tabelle nur lesen, nicht jedoch
verändern.
Das Kopieren der Preset-Tabelle in ein anderes Verzeichnis (zur
Datensicherung) ist erlaubt. Zeilen, die von Ihrem Maschinenhersteller
schreibgeschützt wurden, sind auch in den kopierten Tabellen
grundsätzlich schreibgeschützt, können also von Ihnen nicht verändert
werden.
Verändern Sie in den kopierten Tabellen die Anzahl der Zeilen
grundsätzlich nicht! Dies könnte zu Problemen führen, wenn Sie die
Tabelle wieder aktivieren wollen.
Um die in ein anderes Verzeichnis kopierte Preset-Tabelle zu
aktivieren, müssen Sie diese wieder in das Verzeichnis TNC:\
zurückkopieren.
Sie haben mehrere Möglichkeiten, Bezugspunkte/Grunddrehungen in
der Preset-Tabelle zu speichern:
„ Über Antast-Zyklen in der Betriebsart Manuell bzw. El. Handrad
(siehe Kapitel 14)
„ Über die Antast-Zyklen 400 bis 402 und 410 bis 419 im Automatik-
Betrieb (siehe Benutzer-Handbuch Zyklen, Kapitel 14 und 15)
Die Preset-Tabelle sollten Sie unbedingt verwenden,
wenn
„ Ihre Maschine mit Drehachsen (Schwenktisch oder
Schwenkkopf) ausgerüstet ist und Sie mit der Funktion
Bearbeitungsebene schwenken arbeiten
„ Ihre Maschine mit einem Kopfwechsel-System ausge-
rüstet ist
„ Sie bisher an älteren TNC-Steuerungen mit REF-bezo-
genen Nullpunkt-Tabellen gearbeitet haben
„ Sie mehrere gleiche Werkstücke bearbeiten wollen, die
mit unterschiedlicher Schieflage aufgespannt sind
Die Preset-Tabelle darf beliebig viel Zeilen (Bezugspunkte)
enthalten. Um die Dateigröße und die Verarbeitungs-
Geschwindigkeit zu optimieren, sollten Sie nur so viele
Zeilen verwenden, wie Sie für Ihre Bezugspunkt-
Verwaltung auch benötigen.
Neue Zeilen können Sie aus Sicherheitsgründen nur am
Ende der Preset-Tabelle einfügen.
