HEIDENHAIN iTNC 530 275
8.6 Pr
ogr
a
mmier
-Beispiele
8.6 Programmier-Beispiele

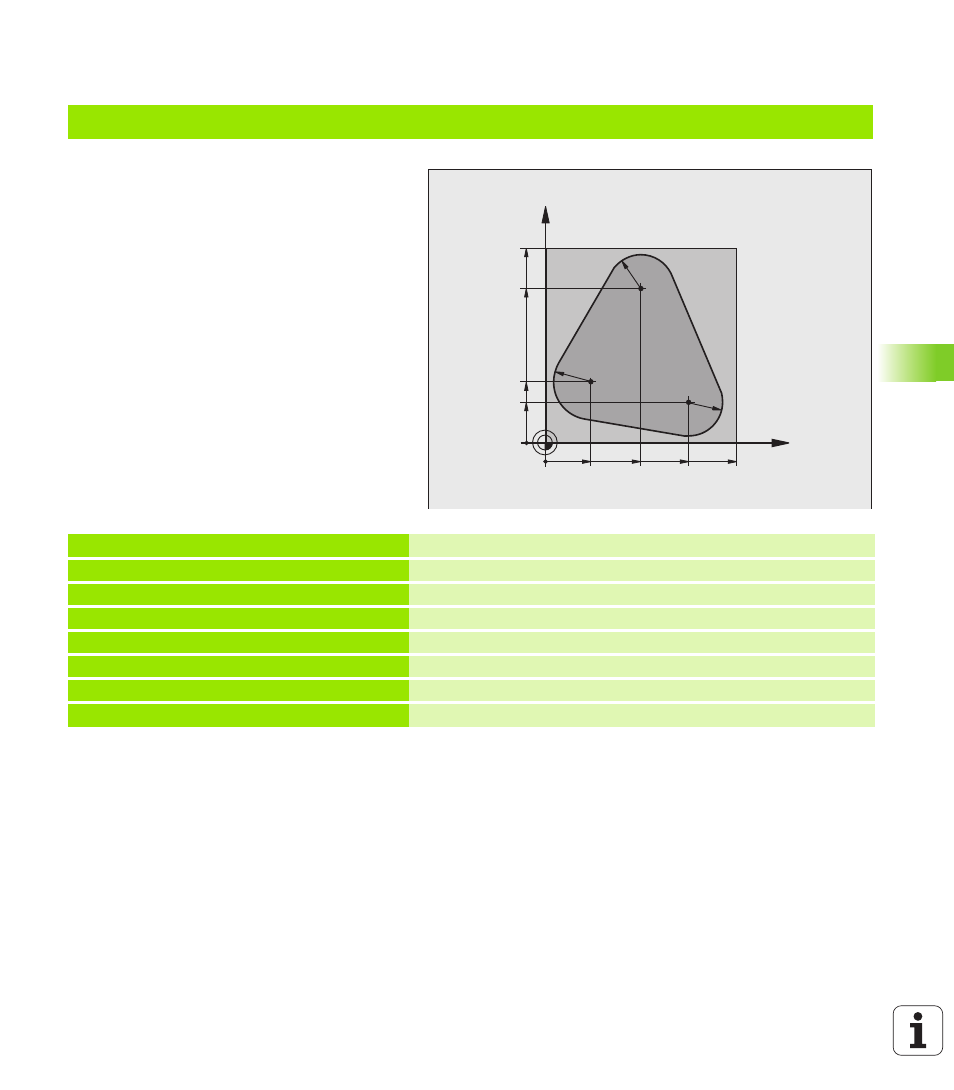

Beispiel: Konturfräsen in mehreren Zustellungen
Programm-Ablauf
„ Werkzeug vorpositionieren auf Oberkante
Werkstück
„ Zustellung inkremental eingeben
„ Konturfräsen
„ Zustellung und Konturfräsen wiederholen
0 BEGIN PGM PGMWDH MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10 Werkzeug-Definition
4 TOOL CALL 1 Z S500 Werkzeug-Aufruf
5 L Z+250 R0 FMAX Werkzeug freifahren
6 L X-20 Y+30 R0 FMAX Vorpositionieren Bearbeitungsebene
7 L Z+0 R0 FMAX M3 Vorpositionieren auf Oberkante Werkstück
X
Y
100
100
20
75
30
50 20 75
R1
5
R18
R15
