210 Programmieren: Konturen programmieren
6.5 Bahnbew
e
gung
en – P
o
lar
k
oor
dinat
e
n 6.5 Bahnbewegungen –
Polarkoordinaten
Übersicht
Mit Polarkoordinaten legen Sie eine Position über einen Winkel H und
einen Abstand R zu einem zuvor definierten Pol I, J fest.
Polarkoordinaten setzen Sie vorteilhaft ein bei:
„ Positionen auf Kreisbögen
„ Werkstück-Zeichnungen mit Winkelangaben, z.B. bei Lochkreisen

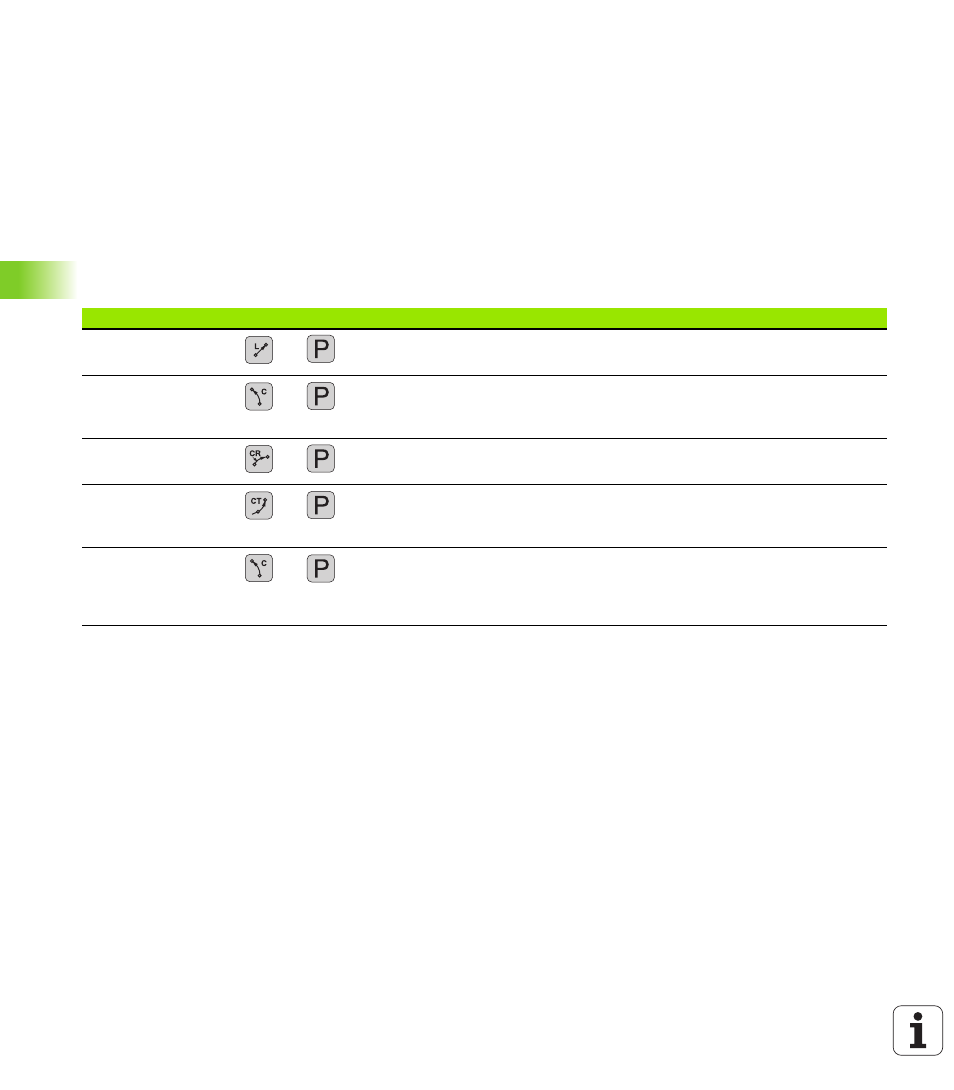

Übersicht der Bahnfunktion mit Polarkoordinaten
Funktion Bahnfunktionstaste Werkzeug-Bewegung Erforderliche Eingaben Seite
Gerade G10, G11 + Gerade Polarradius, Polarwinkel des
Geraden-Endpunkts Seite 211
Kreisbogen G12, G13 + Kreisbahn um
Kreismittelpunkt/ Pol zum
Kreisbogen-Endpunkt Polarwinkel des
Kreisendpunkts Seite 212
Kreisbogen G15 + Kreisbahn entsprechend
aktiver Drehrichtung Polarwinkel des
Kreisendpunkts Seite 212
Kreisbogen G16 + Kreisbahn mit tangentialem
Anschluss an vorheriges
Konturelement Polarradius, Polarwinkel des
Kreisendpunkts Seite 213
Schraubenlinie
(Helix) + Überlagerung einer Kreisbahn
mit einer Geraden Polarradius, Polarwinkel des
Kreisendpunkts, Koordinate
des Endpunkts in der
Werkzeugachse Seite 214
