460 Handbetrieb und Einrichten
14.6 3D-T
astsyst
e
m k
a
libr
ier
en
14.6 3D-Tastsystem kalibrieren
Einführung
Um den tatsächlichen Schaltpunkt eines 3D-Tastsystems exakt
bestimmen zu können, müssen Sie das Tastsystem kalibrieren,
ansonsten kann die TNC keine exakten Messergebnisse ermitteln.
Beim Kalibrieren ermittelt die TNC die „wirksame“ Länge des
Taststifts und den „wirksamen“ Radius der Tastkugel. Zum
Kalibrieren des 3D-Tastsystems spannen Sie einen Einstellring mit
bekannter Höhe und bekanntem Innenradius auf den Maschinentisch.

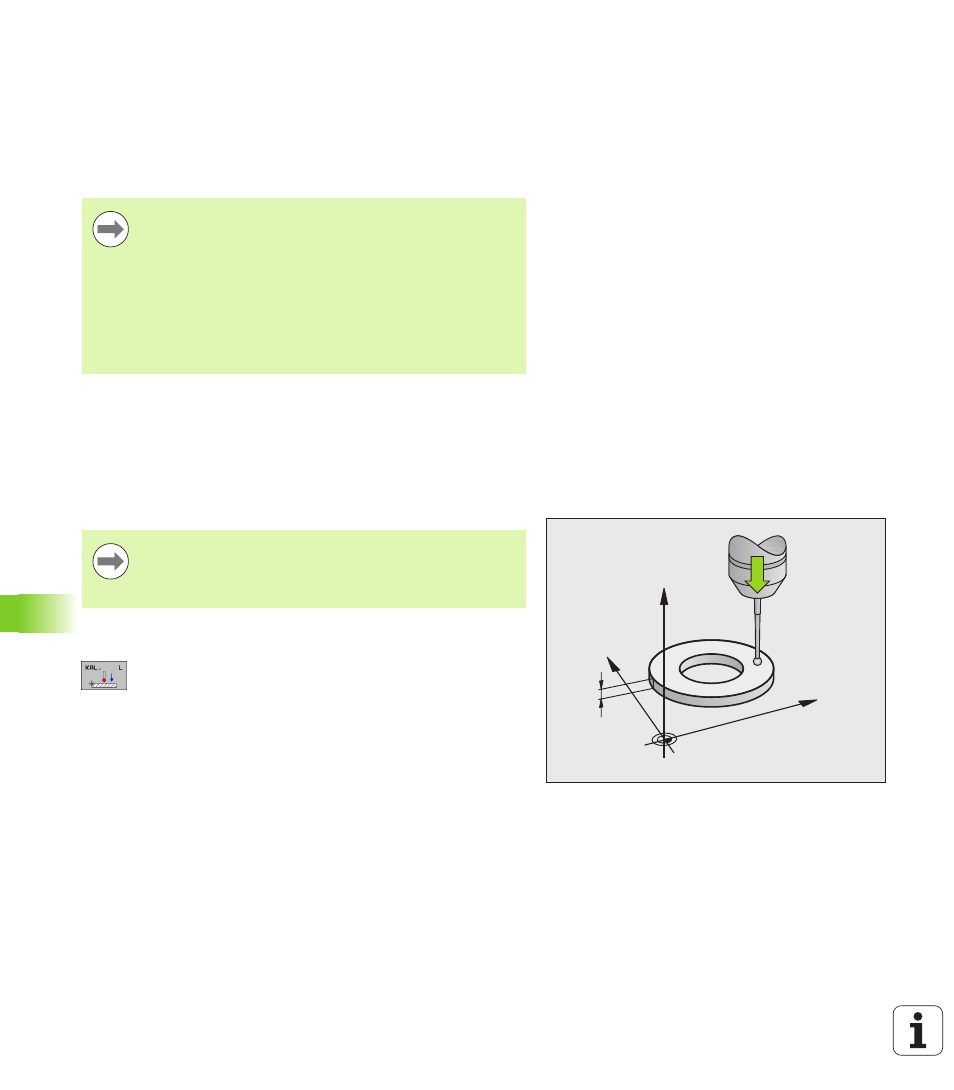

Kalibrieren der wirksamen Länge
U Bezugspunkt in der Spindel-Achse so setzen, dass für den
Maschinentisch gilt: Z=0.
U Kalibrier-Funktion für die Tastsystem-Länge wählen:
Softkey ANTAST-FUNKTION und KAL. L drücken. Die
TNC zeigt ein Menü-Fenster mit vier Eingabefeldern
U Werkzeug-Achse eingeben (Achstaste)
U Bezugspunkt: Höhe des Einstellrings eingeben
U Menüpunkte Wirksamer Kugelradius und Wirksame
Länge erfordern keine Eingabe
U Tastsystem dicht über die Oberfläche des
Einstellrings fahren
U Wenn nötig Verfahrrichtung ändern: über Softkey oder
Pfeiltasten wählen
U Oberfläche antasten: Externe START-Taste drücken
Tastsystem immer kalibrieren bei:
„ Inbetriebnahme
„ Taststift-Bruch
„ Taststift-Wechsel
„ Änderung des Antastvorschubs
„ Unregelmäßigkeiten, beispielsweise durch Erwärmung
der Maschine
„ Änderung der aktiven Werkzeugachse
5
Y
X
Z
Die wirksame Länge des Tastsystems bezieht sich immer
auf den Werkzeug-Bezugspunkt. In der Regel legt der
Maschinenhersteller den Werkzeug-Bezugspunkt auf die
Spindelnase.
