Programmieren: Sonderfunktionen
1
1
.2 Dynamisc
he K
o
llisionsüberw
ac
hung (Sof
tw
ar
e-Option)

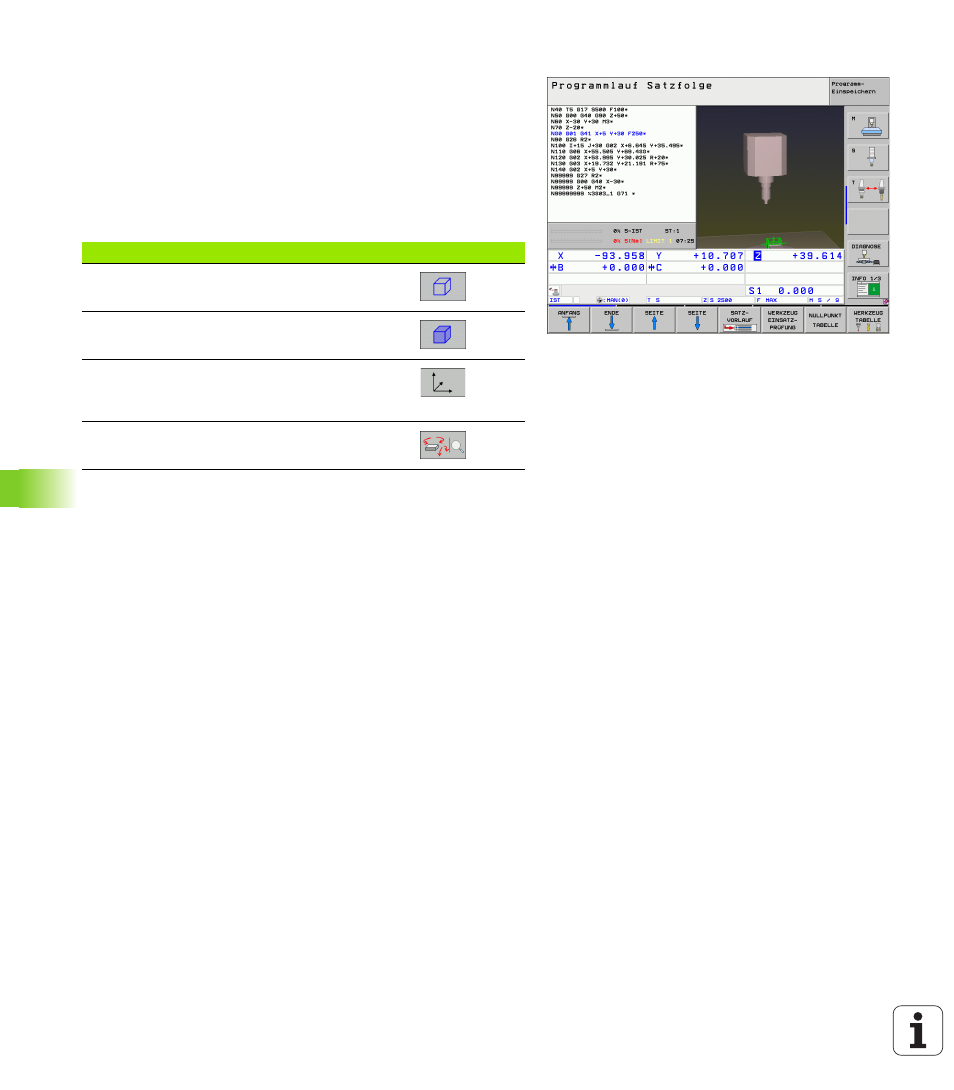

Grafische Darstellung des Schutzraumes (FCL4-
Funktion)
Über die Taste Bildschirm-Aufteilung können Sie die an Ihrer
Maschine definierten maschinenfesten Kollisionskörper und
eingemessene Spannmittel dreidimensional anzeigen lassen (siehe
„Programmlauf Satzfolge und Programmlauf Einzelsatz” auf Seite 76).
Mit gedrückter rechter Mouse-Taste können Sie die Gesamtansicht
der Kollisionskörper drehen. Per Softkey können Sie auch zwischen
verschiedenen Ansichtmodi wählen:
Funktion
Softkey
Umschalten zwischen Drahtmodell und
Volumenansicht
Umschalten zwischen Volumenansicht und
transparenter Ansicht
Einblenden/ausblenden der Koordinatensysteme,
die durch Transformationen in der
Kinematikbeschreibung entstehen
Funktionen zum Drehen, Rotieren und Zoomen
