HEIDENHAIN iTNC 530 211
6.5 Bahnbew
e
gung
en – P
o
lar
k
oor
dinat
e

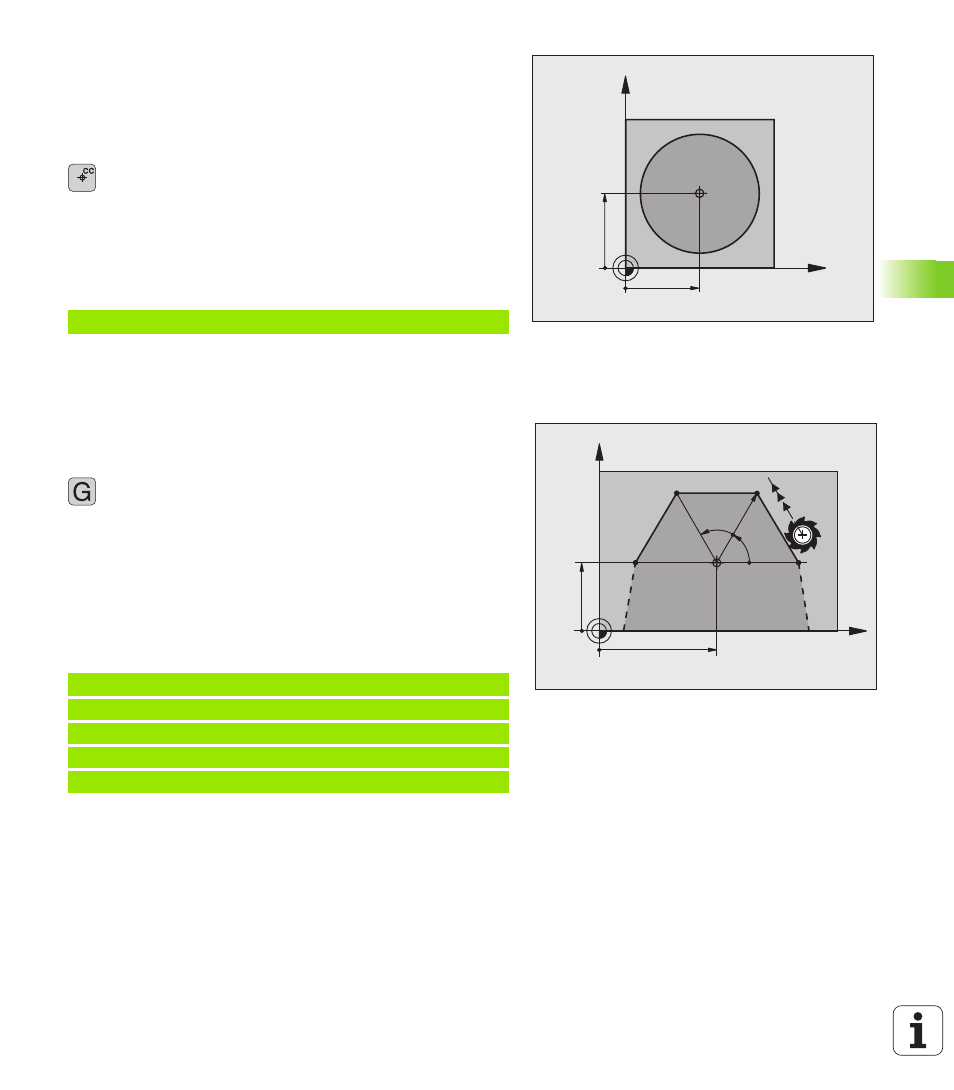

n Polarkoordinaten-Ursprung: Pol I, J
Den Pol CC können Sie an beliebigen Stellen im Bearbeitungs-
Programm festlegen, bevor Sie Positionen durch Polarkoordinaten
angeben. Gehen Sie beim Festlegen des Pols vor, wie beim
Programmieren des Kreismittelpunkts.
U Koordinaten : Rechtwinklige Koordinaten für den Pol
eingeben oder um die zuletzt programmierte Position
zu übernehmen: G29 eingeben. Den Pol festlegen,
bevor Sie Polarkoordinaten programmieren. Pol nur in
rechtwinkligen Koordinaten programmieren. Der Pol
ist solange wirksam, bis Sie einen neuen Pol
festlegen.
NC-Beispielsätze
Gerade im Eilgang G10
Gerade mit Vorschub G11 F
Das Werkzeug fährt auf einer Geraden von seiner aktuellen Position
zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt des
vorangegangenen Satzes.
U Polarkoordinaten-Radius R : Abstand des Geraden-
Endpunkts zum Pol CC eingeben
U Polarkoordinaten-Winkel H : Winkelposition des
Geraden-Endpunkts zwischen –360° und +360°
Das Vorzeichen von H ist durch die Winkel-Bezugsachse festgelegt:
„ Winkel von der Winkel-Bezugsachse zu R gegen den Uhrzeigersinn:
H
>0
„ Winkel von der Winkel-Bezugsachse zu R im Uhrzeigersinn: H<0
NC-Beispielsätze
X
Y
X=I
Y=J
N120 I+45 J+45 *
X
Y
45
25
60°
60°
30
CC
N120 I+45 J+45 *
N130 G11 G42 R+30 H+0 F300 M3 *
N140 H+60 *
N150 G91 H+60 *
N160 G90 H+180 *
