Muster definieren
Zu definierendes Muster per Softkey wählen
Erforderliche Eingabeparameter im Formular definieren: Mit Taste ENT
oder Taste „Pfeil nach unten“ nächstes Eingabefeld wählen
Eingabeparameter speichern: Taste END drücken

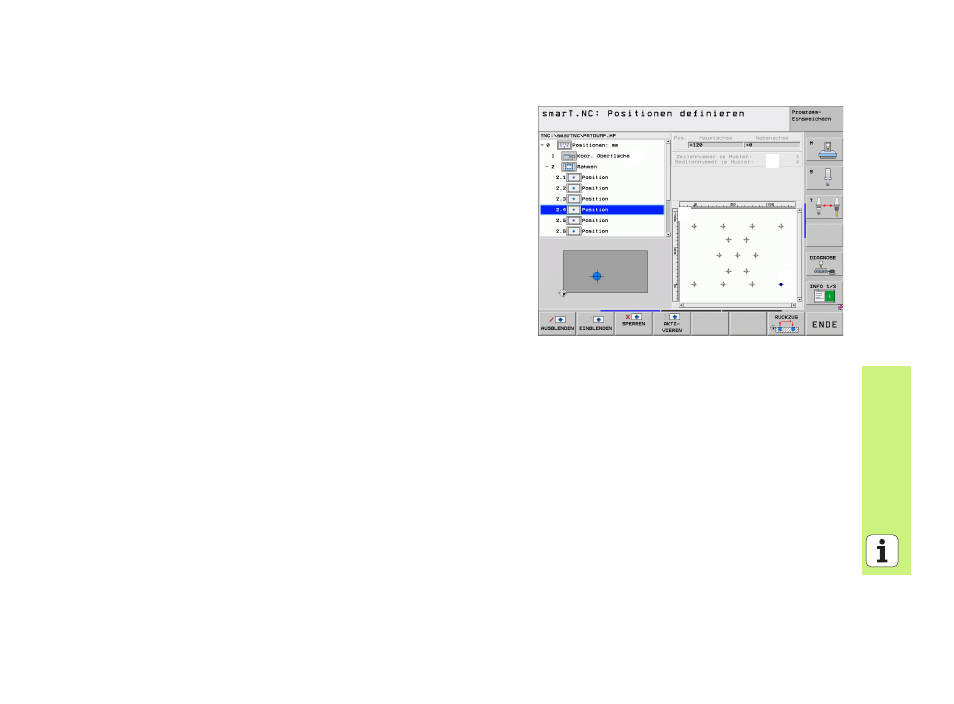

Nachdem Sie ein beliebiges Muster per Formular eingegeben haben,
stellt smarT.NC dieses symbolisch als Icon auf der linken
Bildschirmhälfte im Treeview
1
dar.
In der rechten unteren Bildschirmhälfte
2
wird unmittelbar nach dem
Speichern der Eingabeparameter das Muster grafisch dargestellt.
Wenn Sie mit der „Pfeiltaste rechts“ den Treeview öffnen, lässt sich per
„Pfeiltaste nach unten“ jeder Punkt innerhalb des von Ihnen zuvor
definierten Musters selektieren. smarT.NC zeigt den links selektierten
Punkt in der Grafik rechts blau markiert an (
3
). Zur Information werden in
der rechten oberen Bildschirmhälfte
4
zusätzlich die kartesischen
Koordinaten des jeweils selektierten Punktes angezeigt.
