Test-Grafik und Programmlauf-Grafik

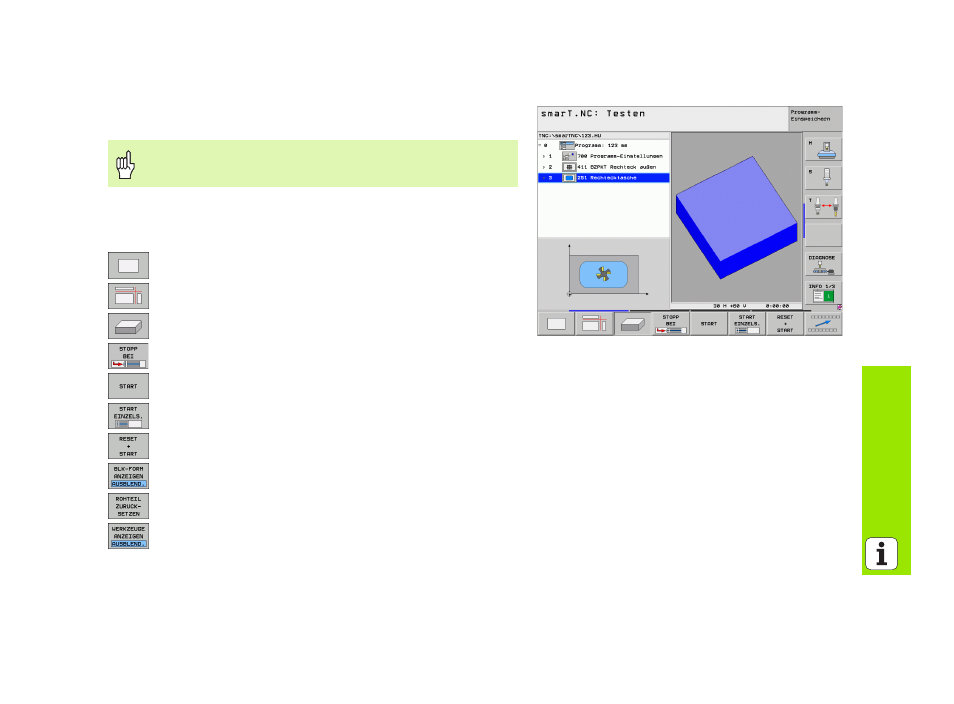

In den Unter-Betriebsarten Testen und Abarbeiten kann die TNC eine
Bearbeitung grafisch darstellen. Über Softkey sind folgende Funktionen
wählbar:
 Draufsicht
 Darstellung in 3 Ebenen
 3D-Darstellung
 Programm-Test bis zu einem bestimmten Satz ausführen
 Gesamtes Programm testen
 Programm unitweise testen
 Rohteil rücksetzen und gesamtes Programm testen
 Rohteilumriss anzeigen/nicht anzeigen
 Rohteil zurücksetzen
 Werkzeug anzeigen/ausblenden
Die Bildschirmaufteilung GRAFIK oder
PROGRAMM+GRAFIK wählen!
