Seite 79, 79 bearbei tun gen defin ieren – HEIDENHAIN iTNC 530 (340 49x-05) Pilot Benutzerhandbuch
Seite 79
79
Bearbei
tun
gen defin
ieren

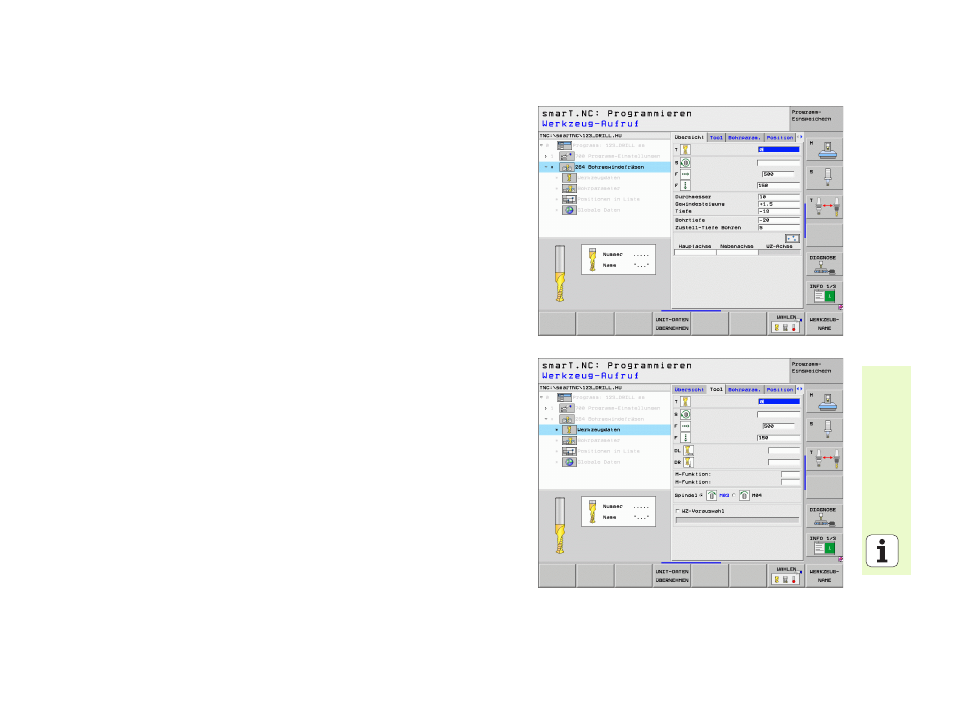

Unit 264 Bohrgewindefräsen
Parameter im Formular Übersicht:
T
: Werkzeug-Nummer oder -Name (per Softkey umschaltbar)
S
: Spindeldrehzahl [U/min] oder Schnittgeschwindigkeit [m/min]
F
: Fräsvorschub
F
: Bohrvorschub [mm/min] oder FU [mm/U]
Durchmesser
: Nenndurchmesser des Gewindes
Gewindesteigung
: Steigung des Gewindes
Tiefe
: Gewindetiefe
Bohrtiefe
: Bohrtiefe
Zustell-Tiefe Bohren
Bearbeitungspositionen (siehe „Bearbeitungspositionen definieren”
auf Seite 145.)
Zusätzliche Parameter im Detailformular Tool:
DL
: Delta-Länge für Werkzeug T
DR
: Delta-Radius für Werkzeug T
M-Funktion
: Beliebige Zusatzfunktionen M
Spindel
: Spindeldrehrichtung. smarT.NC setzt standardmäßig M3
WZ-Vorauswahl
: Bei Bedarf Nummer des nächsten Werkzeugs zur
Beschleunigung des Werkzeug-Wechsels (maschinenabhängig)
