Konturelemente teilen, verlängern, verkürzen
Wenn zu selektierende Konturelemente in der Zeichnung stumpf
aneinderstoßen, müssen Sie das entsprechende Konturelement
zunächst teilen. Diese Funktion steht Ihnen automatisch zur Verfügung,
wenn Sie sich im Modus zum Selektieren einer Kontur befinden.
Gehen Sie wie folgt vor:

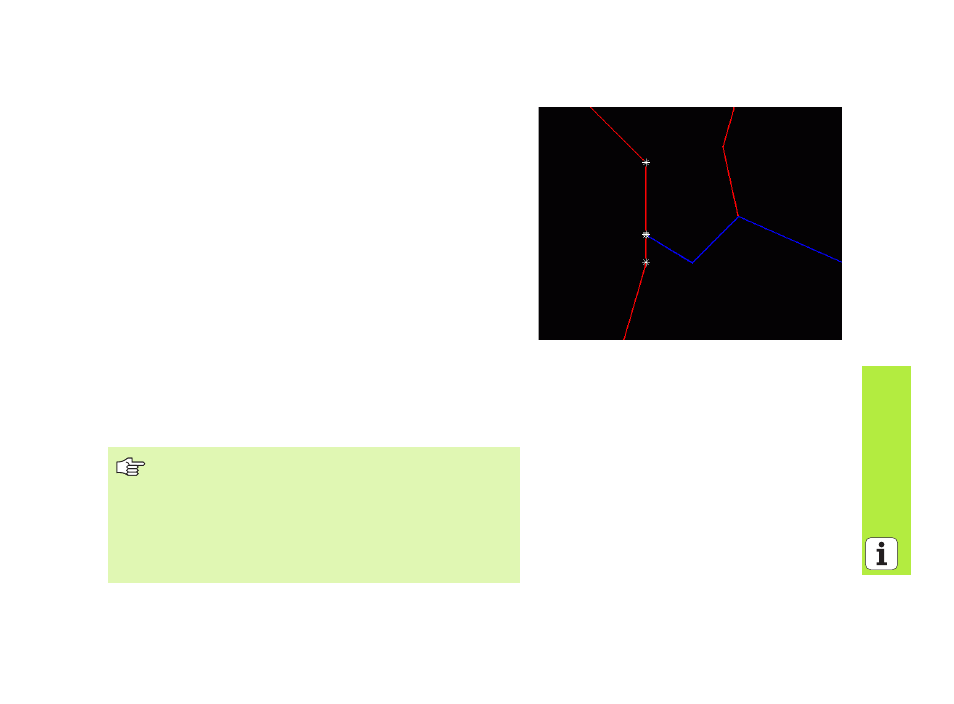

Das stumpf anstoßende Konturelement ist ausgewählt, also blau
markiert
Zu teilendes Konturelement anklicken: Die TNC zeigt den Schnittpunkt
durch einen Stern mit Kreis an und die selektierbaren Endpunkte durch
einen einfachen Stern
Mit gedrückter Taste CTRL auf den Schnittpunkt klicken: Die TNC teilt
das Konturelement im Schnittpunkt und blendet die Punkte wieder
aus. Ggf. verlängert oder verkürzt die TNC das stumpf anstoßende
Konturelement bis an den Schnittpunkt beider Elemente
Das geteilte Konturelement erneut anklicken: Die TNC blendet den
Schnitt- und die Endpunkte wieder ein
Gewünschten Endpunkt anklicken: Die TNC markiert das jetzt geteilte
Element blau
Nächstes Konturelement wählen
Wenn das zu verlängernde/zu verkürzende Konturelement
eine Gerade ist, dann verlängert/verkürzt die TNC das
Konturelement linear. Wenn das zu verlängernde/zu
verkürzende Konturelement ein Kreisbogen ist, dann
verlängert/verkürzt die TNC den Kreisbogen zirkular.
Um diese Funktionen nutzen zu können, müssen mindestens
zwei Konturelemente bereits selektiert sein, damit die
Richtung eindeutig bestimmt ist.
