163

Bearbei

tun

gspositionen

defi

nieren

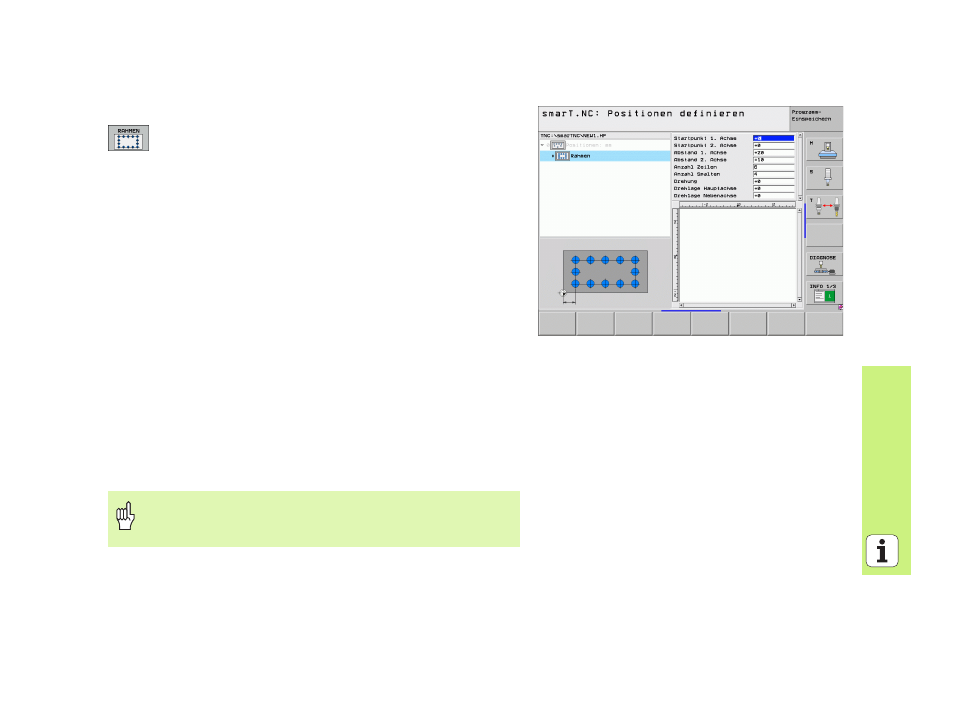

Rahmen, gerade, gedreht oder verzerrt

Startpunkt 1. Achse

: Koordinate des Rahmen-Startpunktes

1

in der Hauptachse der Bearbeitungsebene

Startpunkt 2. Achse

: Koordinate des Rahmen-Startpunktes

2

in der Nebenachse der Bearbeitungsebene

Abstand 1. Achse

: Abstand der Bearbeitungspositionen in

der Hauptachse der Bearbeitungsebene. Wert positiv oder
negativ eingebbar

Abstand 2. Achse

: Abstand der Bearbeitungspositionen in

der Nebenachse der Bearbeitungsebene. Wert positiv oder
negativ eingebbar

Anzahl Zeilen

: Gesamt-Zeilenanzahl des Rahmens

Anzahl Spalten

: Gesamt-Spaltenanzahl des Rahmens

Drehung

: Drehwinkel, um den der gesamte Rahmen um den

eingegebenen Startpunkt gedreht wird. Bezugsachse:
Hauptachse der aktiven Bearbeitungsebene (z.B. X bei
Werkzeug-Achse Z). Wert positiv oder negativ eingebbar

Drehlage Hauptachse

: Drehwinkel, um den ausschließlich

die Hauptachse der Bearbeitungsebene bezogen auf den
eingegebenen Startpunkt verzerrt wird. Wert positiv oder
negativ eingebbar.

Drehlage Nebenachse

: Drehwinkel, um den ausschließlich

die Nebenachse der Bearbeitungsebene bezogen auf den
eingegebenen Startpunkt verzerrt wird. Wert positiv oder
negativ eingebbar.

Die Parameter Drehlage Hauptachse und Drehlage
Nebenachse

wirken additiv auf eine zuvor durchgeführte

Drehung

des gesamten Rahmens.
