Bearbeitungszyklen: Gewindebohren / Gewindefräsen
4.2 GEWINDEBOHREN NEU mit A
u
sgleic
hsfut
ter (Zyklus
206, DIN/ISO: G206)
Zyklusparameter
U
Sicherheits-Abstand
Q200 (inkremental): Abstand
Werkzeugspitze (Startposition) – Werkstück-
Oberfläche; Richtwert: 4x Gewindesteigung.
Eingabebereich 0 bis 99999,9999 alternativ PREDEF
U
Bohrtiefe
Q201 (Gewindelänge, inkremental):
Abstand Werkstück-Oberfläche – Gewindeende.
Eingabebereich -99999,9999 bis 99999,9999
U
Vorschub F
Q206: Verfahrgeschwindigkeit des
Werkzeugs beim Gewindebohren. Eingabebereich
0 bis 99999,999 alternativ FAUTO
U
Verweilzeit unten
Q211: Wert zwischen 0 und
0,5 Sekunden eingeben, um ein Verkeilen des
Werkzeugs beim Rückzug zu vermeiden.
Eingabebereich 0 bis 3600,0000 alternativ PREDEF
U
Koord. Werkstück-Oberfläche
Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
U
2. Sicherheits-Abstand
Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
alternativ PREDEF
Vorschub ermitteln: F = S x p
Freifahren bei Programm-Unterbrechung
Wenn Sie während des Gewindebohrens die externe Stopp-Taste
drücken, zeigt die TNC einen Softkey an, mit dem Sie das Werkzeug
freifahren können.

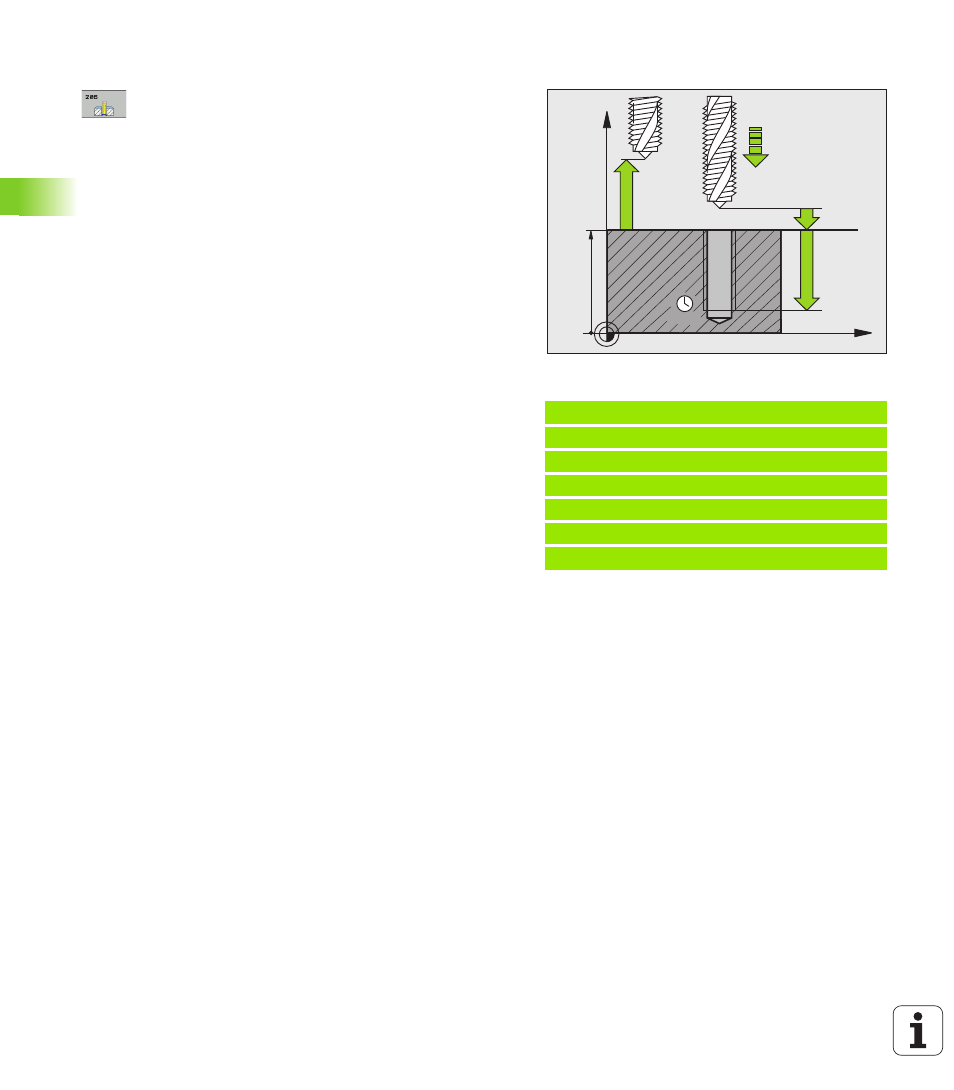

Beispiel: NC-Sätze
25 CYCL DEF 206 GEWINDEBOHREN NEU
Q200=2
;SICHERHEITS-ABST.
Q201=-20
;TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q211=0.25 ;VERWEILZEIT UNTEN
Q203=+25
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Z
X
Q203
Q200
Q201
Q211
Q206
Q204
F: Vorschub mm/min)
S: Spindel-Drehzahl (U/min)
p: Gewindesteigung (mm)
