140 Bearbeitungszyklen: Gewindebohren / Gewindefräsen
4.1
1
Pr
ogr
a
mmierbeispiele
4.11 Programmierbeispiele

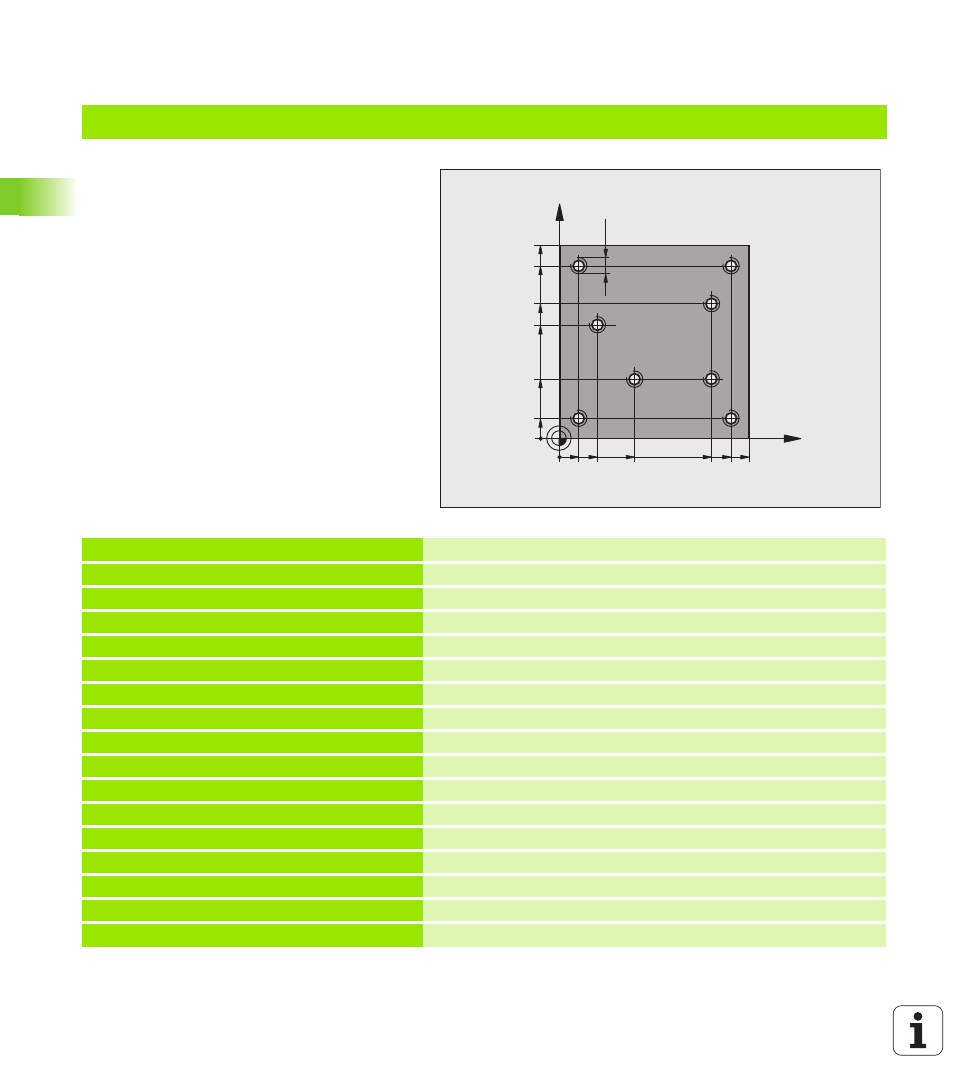

Beispiel: Gewindebohren
Die Bohrungskoordinaten sind in der Punkte-
Tabelle TAB1.PNT gespeichert und werden von
der TNC mit CYCL CALL PAT gerufen.
Die Werkzeug-Radien sind so gewählt, dass alle
Arbeitsschritte in der Testgrafik zu sehen sind.
Programm-Ablauf
„ Zentrieren
„ Bohren
„ Gewindebohren
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Y+0
3 TOOL DEF 1 L+0 R+4 Werkzeug-Definition Zentrierer
4 TOOL DEF 2 L+0 2.4 Werkzeug-Definition Bohrer
5 TOOL DEF 3 L+0 R+3 Werkzeug-Definition Gewindebohrer
6 TOOL CALL 1 Z S5000 Werkzeug-Aufruf Zentrierer
7 L Z+10 R0 F5000 Werkzeug auf sichere Höhe fahren (F mit Wert programmieren),
die TNC positioniert nach jedem Zyklus auf die sichere Höhe
8 SEL PATTERN “TAB1“ Punkte-Tabelle festlegen
9 CYCL DEF 200 BOHREN Zyklus-Definition Zentrieren
Q200=2 ;SICHERHEITS-ABST.
Q201=-2 ;TIEFE
Q206=150 ;F TIEFENZUST.
Q202=2 ;ZUSTELL-TIEFE
Q210=0 ;F.-ZEIT OBEN
Q203=+0 ;KOOR. OBERFL. Zwingend 0 eingeben, wirkt aus Punkte-Tabelle
X
Y
20
10
100
100
10
90
90 80
30
55
40
65
M6
