436 Tastsystemzyklen: Werkstücke automatisch kontrollieren
16.8 MESSEN RECHTECK A
U
SSEN
(Zyklus 424, DIN/ISO: G424)
U Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu MP6140.
Eingabebereich 0 bis 99999,9999 alternativ PREDEF
U Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
alternativ PREDEF
U Fahren auf sichere Höhe Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe
verfahren
Alternativ PREDEF
U Größtmaß 1. Seiten-Länge Q284: Größte erlaubte
Länge des Zapfens. Eingabebereich 0 bis 99999,9999
U Kleinstmaß 1. Seiten-Länge Q285: Kleinste erlaubte
Länge des Zapfens. Eingabebereich 0 bis 99999,9999
U Größtmaß 2. Seiten-Länge Q286: Größte erlaubte
Breite des Zapfens. Eingabebereich 0 bis 99999,9999
U Kleinstmaß 2. Seiten-Länge Q287: Kleinste erlaubte
Breite des Zapfens. Eingabebereich 0 bis 99999,9999
U Toleranzwert Mitte 1. Achse Q279: Erlaubte
Lageabweichung in der Hauptachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
U Toleranzwert Mitte 2. Achse Q280: Erlaubte
Lageabweichung in der Nebenachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999

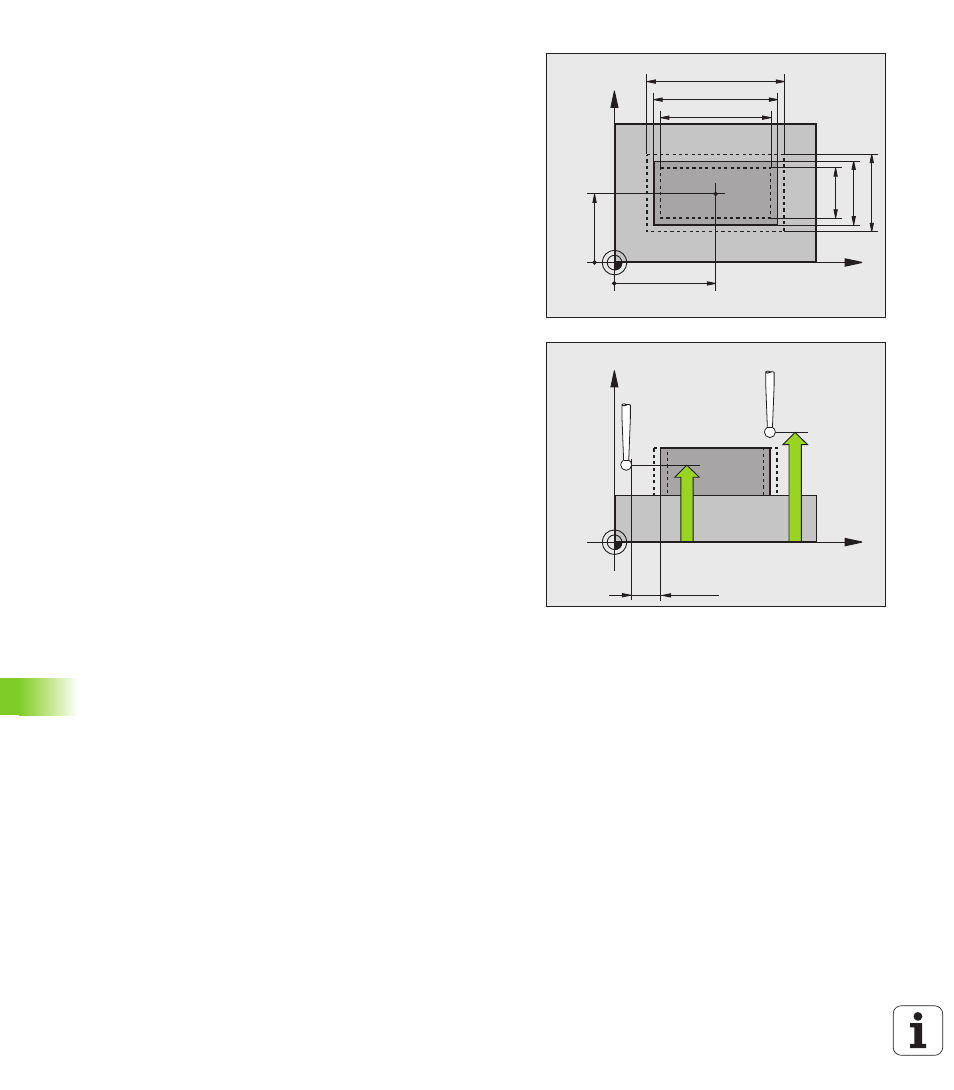

X
