382 Tastsystemzyklen: Bezugspunkte automatisch erfassen
15.8 BEZUGSPUNKT ECKE A
U
SS
EN (Zyklus 414, DIN/ISO: G414)
15.8 BEZUGSPUNKT ECKE AUSSEN
(Zyklus 414, DIN/ISO: G414)
Zyklusablauf
Der Tastsystem-Zyklus 414 ermittelt den Schnittpunkt zweier
Geraden und setzt diesen Schnittpunkt als Bezugspunkt. Wahlweise
kann die TNC den Schnittpunkt auch in eine Nullpunkt- oder Preset-
Tabelle schreiben.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150) und mit Positionierlogik (siehe „Tastsystemzyklen
abarbeiten” auf Seite 332) zum ersten Antastpunkt

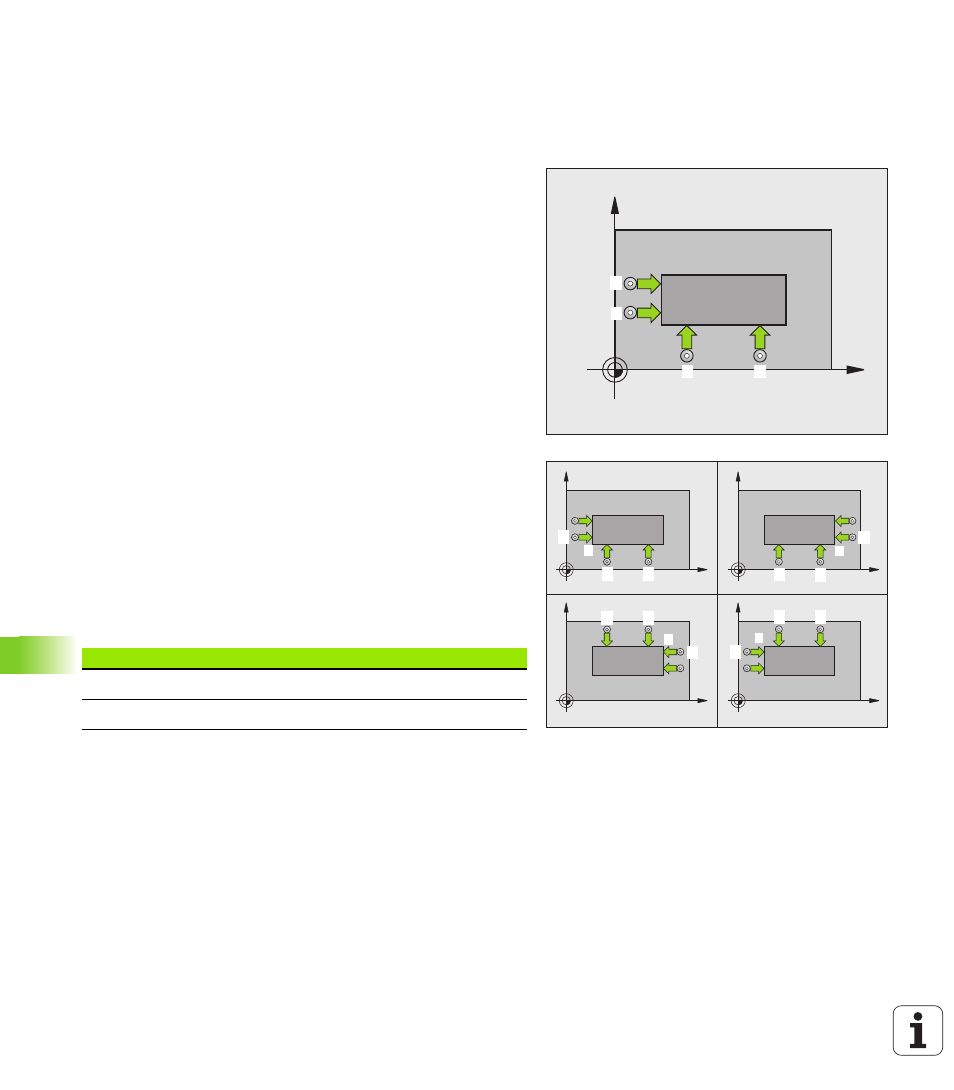

1 (siehe Bild
rechts oben). Die TNC versetzt dabei das Tastsystem um den
Sicherheits-Abstand entgegen der jeweiligen Verfahrrichtung
2 Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und führt den ersten Antast-Vorgang mit Antast-
Vorschub (MP6120) durch. Die TNC bestimmt die Antast-Richtung
automatisch in Abhängigkeit vom programmierten 3. Messpunkt
3 Danach fährt das Tastsystem zum nächsten Antastpunkt 2 und
führt dort den zweiten Antast-Vorgang durch
4 Die TNC positioniert das Tastsystem zum Antastpunkt 3 und
danach zum Antastpunkt 4 und führt dort den dritten bzw. vierten
Antast-Vorgang durch
5 Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und verarbeitet den ermittelten Bezugspunkt in
Abhängigkeit der Zyklusparameter Q303 und Q305 (siehe
„Berechneten Bezugspunkt speichern” auf Seite 358) und
speichert die Koordinaten der ermittelten Ecke in nachfolgend
aufgeführten Q-Parametern ab
6 Wenn gewünscht, ermittelt die TNC anschließend in einem
separaten Antast-Vorgang noch den Bezugspunkt in der
Tastsystem-Achse
X
Y
1 2
4
3
X
Y
X
Y
X
Y
X
Y
A B
C D
1 2
3
2 1
3
1 2
3
2 1
3
Parameter-Nummer Bedeutung
Q151 Istwert Ecke Hauptachse
Q152 Istwert Ecke Nebenachse
