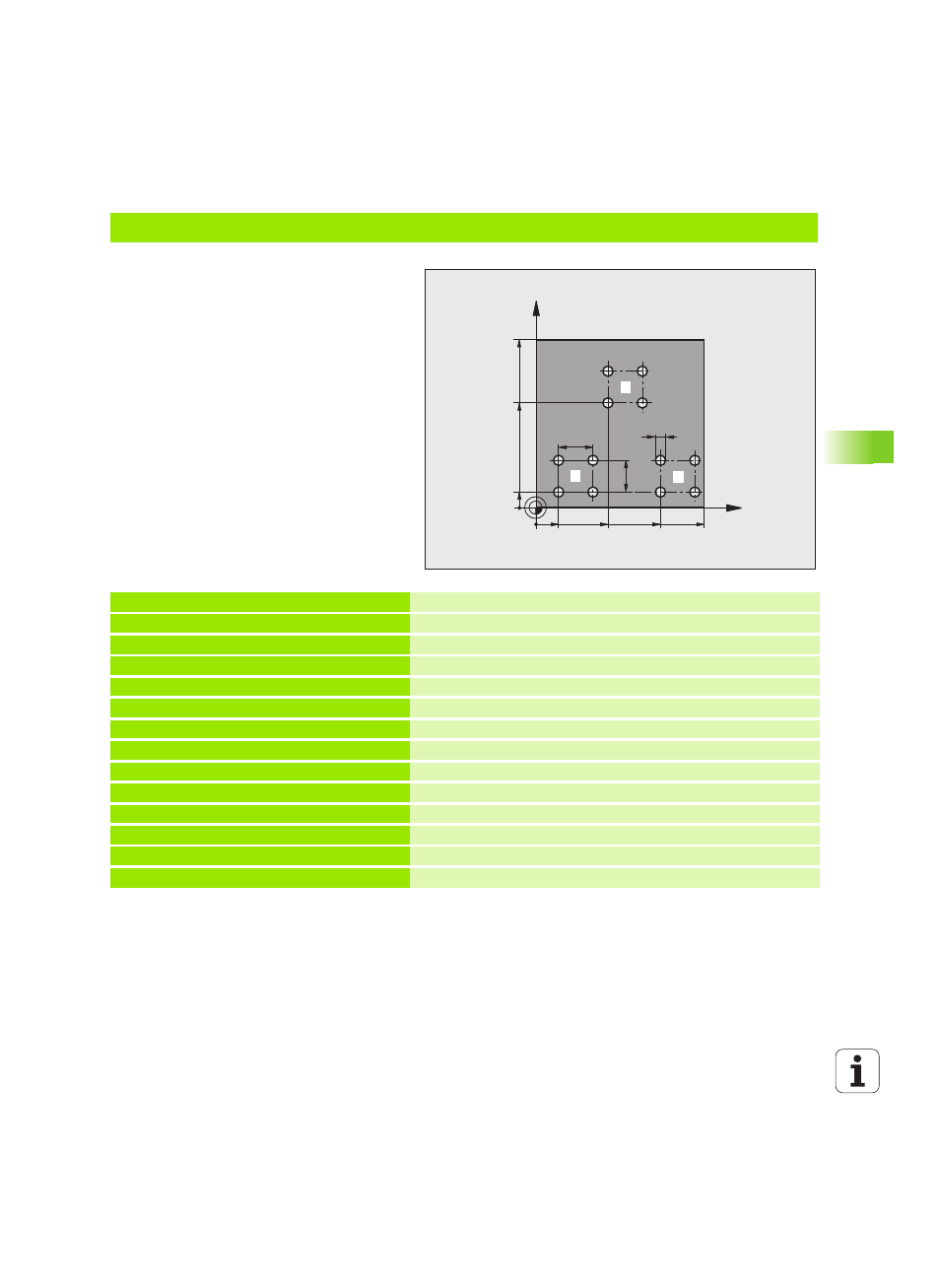

Beispiel: Bohrungsgruppen
Programm-Ablauf
„ Bohrungsgruppen anfahren im Hauptprogramm
„ Bohrungsgruppe aufrufen (Unterprogramm 1)
„ Bohrungsgruppe nur einmal im Unterprogramm
1 programmieren
%UP1 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S3500 * Werkzeug-Aufruf
N40 G00 G40 G90 Z+250 * Werkzeug freifahren
N50 G200 BOHREN Zyklus-Definition Bohren
Q200=2 ;SICHERHEITS-ABST.
Q201=-30 ;TIEFE
Q206=300 ;F TIEFENZUST.
Q202=5 ;ZUSTELL-TIEFE
Q210=0 ;F.-ZEIT OBEN
Q203=+0 ;KOOR. OBERFL.
Q204=2 ;2. S.-ABSTAND
Q211=0 ;VERWEILZEIT UNTEN
X
Y
15
60
100
100
75
10
45
20
20
5
1
2
3
