316

Programmieren: Mehrachsbearbeitung

1

1

.5 P

e

ri

pher

a

l Milling: 3D-Radiusk

or

rekt

ur mit W

e

rk

z

e

ug-Or

ientier

ung

11.5 Peripheral Milling: 3D-

Radiuskorrektur mit Werkzeug-
Orientierung

Anwendung

Beim Peripheral Milling versetzt die TNC das Werkzeug senkrecht zur
Bewegungsrichtung und senkrecht zur Werkzeugrichtung um die
Summe der Delta-Werte DR (Werkzeug-Tabelle und T-Satz). Die
Korrekturrichtung legen Sie mit der Radiuskorrektur G41/G42 fest

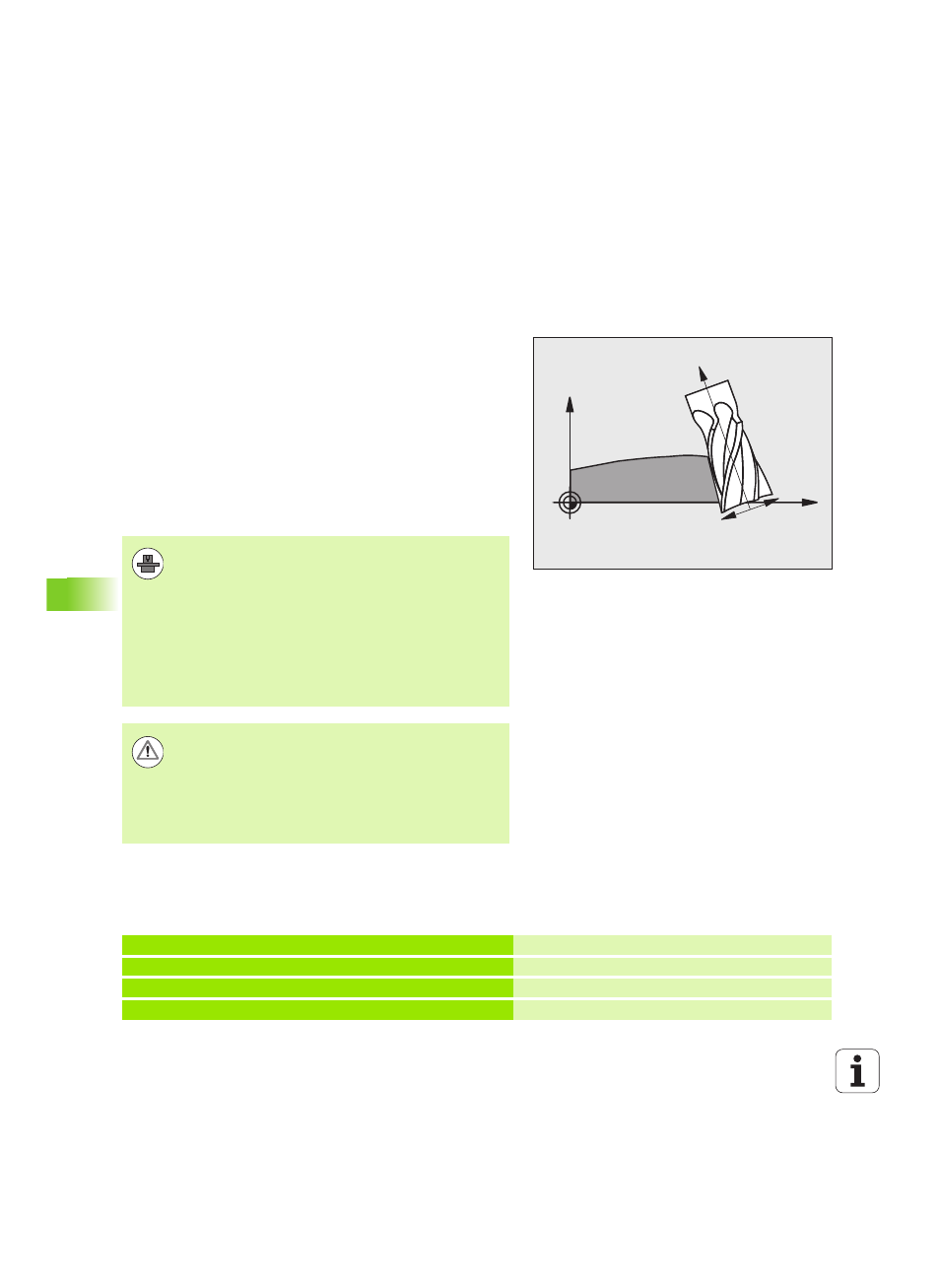

(siehe Bild rechts oben, Bewegungsrichtung Y+).

Damit die TNC die vorgegebene Werkzeug-Orientierung erreichen
kann, müssen Sie die Funktion M128 (siehe „Position der
Werkzeugspitze beim Positionieren von Schwenkachsen beibehalten
(TCPM): M128 (Software-Option 2)” auf Seite 313) un
d anschließend
die Werkzeug-Radiuskorrektur aktivieren. Die TNC positioniert dann
die Drehachsen der Maschine automatisch so, dass das Werkzeug die
durch die Drehachsen-Koordinaten vorgegebene Werkzeug-
Orientierung mit der aktiven Korrektur erreicht.

Die Werkzeug-Orientierung können Sie in einem G01-Satz wie
nachfolgend beschrieben definieren.

Beispiel: Definition der Werkzeug-Orientierung mit M128 und
Koordinaten der Drehachsen

X

Z

RL

RR

Diese Funktion ist nur an Maschinen möglich, für deren
Schwenkachsen-Konfiguration Raumwinkel definierbar
sind. Beachten Sie Ihr Maschinenhandbuch.

Die TNC kann nicht bei allen Maschinen die Drehachsen
automatisch positionieren. Beachten Sie Ihr
Maschinenhandbuch.

Beachten Sie, dass die TNC eine Korrektur um die
definierten Delta-Werte durchführt. Ein in der Werkzeug-
Tabelle definierter Werkzeug-Radius R hat keinen Einfluss
auf die Korrektur.

Kollisionsgefahr!

Bei Maschinen, deren Drehachsen nur einen
eingeschränkten Verfahrbereich erlauben, können beim
automatischen Positionieren Bewegungen auftreten, die
beispielsweise eine 180°-Drehung des Tisches erfordern.
Achten Sie auf Kollisionsgefahr des Kopfes mit dem
Werkstück oder mit Spannmitteln.

N10 G00 G90 X-20 Y+0 Z+0 B+0 C+0 *

Vorpositionieren

N20 M128 *

M128 aktivieren

N30 G01 G42 X+0 Y+0 Z+0 B+0 C+0 F1000 *

Radius-Korrektur aktivieren

N40 X+50 Y+0 Z+0 B-30 C+0 *

Drehachse anstellen (Werkzeug-Orientierung)
