348 Handbetrieb und Einrichten
12.8 Bezugspunkt-Setz
en mit 3D-T
astsyst
e
m
Winkel zwischen der Winkelbezugsachse und einer Werkstück-
Kante bestimmen
U Antastfunktion wählen: Softkey ANTASTEN ROT
drücken
U Drehwinkel: Angezeigten Drehwinkelnotieren, falls
Sie die zuvor durchgeführte Grunddrehung später
wieder herstellen möchten
U Grunddrehung mit der zu vergleichenden Seite
durchführen (siehe „Werkstück-Schieflage mit 3D-
Tastsystem kompensieren” auf Seite 341)
U Mit Softkey ANTASTEN ROT den Winkel zwischen
Winkelbezugsachse und Werkstückkante als
Drehwinkel anzeigen lassen
U Grunddrehung aufheben oder ursprüngliche
Grunddrehung wieder herstellen
U Drehwinkel auf notierten Wert setzen

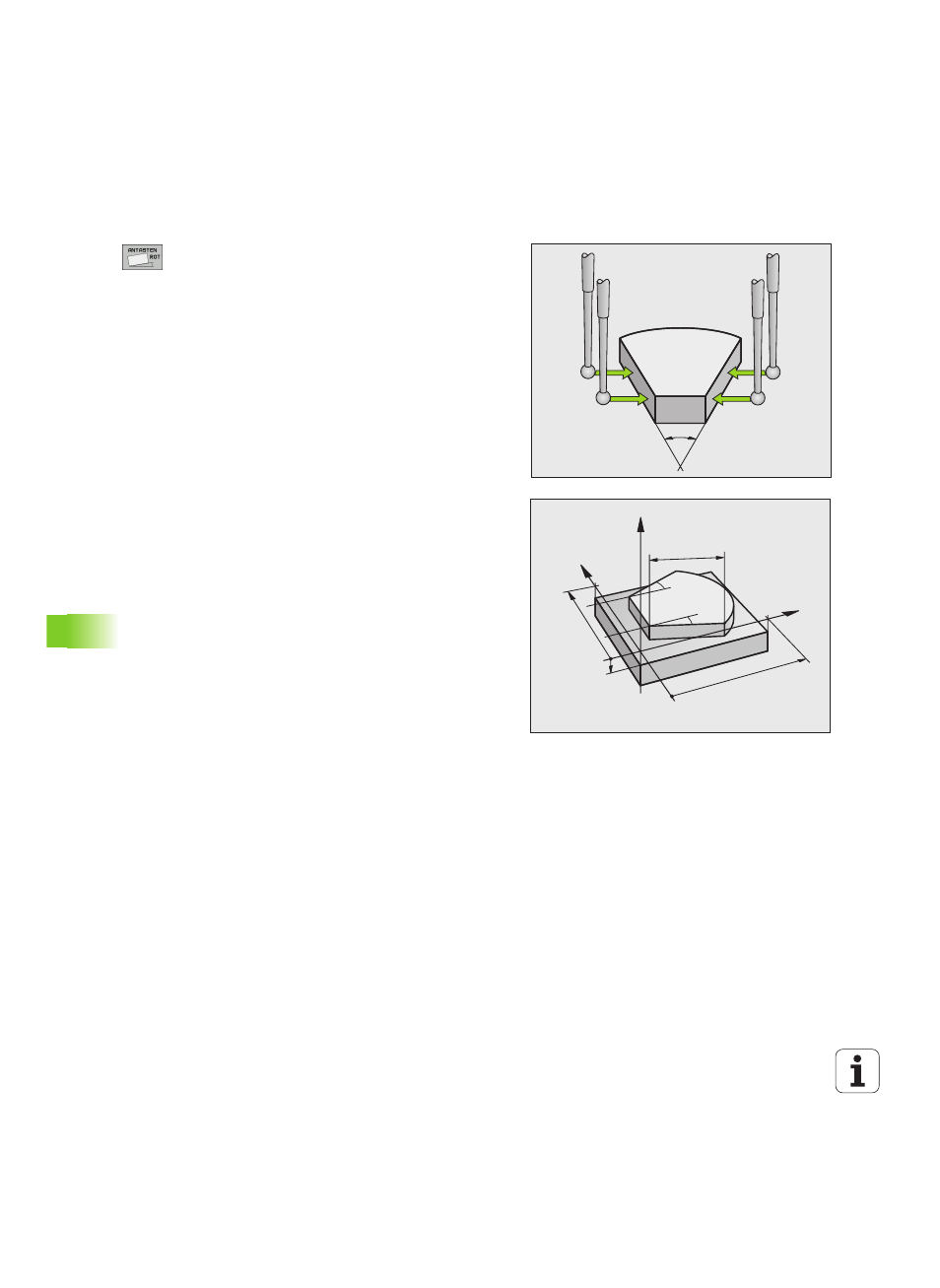

Winkel zwischen zwei Werkstück-Kanten bestimmen
U Antastfunktion wählen: Softkey ANTASTEN ROT drücken
U Drehwinkel: Angezeigten Drehwinkel notieren, falls Sie die zuvor
durchgeführte Grunddrehung wieder herstellen möchten
U Grunddrehung für die erste Seite durchführen (siehe „Werkstück-
Schieflage mit 3D-Tastsystem kompensieren” auf Seite 341)
U Zweite Seite ebenfalls wie bei einer Grunddrehung antasten,
Drehwinkel hier nicht auf 0 setzen!
U Mit Softkey ANTASTEN ROT Winkel PA zwischen den Werkstück-
Kanten als Drehwinkel anzeigen lassen
U Grunddrehung aufheben oder ursprüngliche Grunddrehung wieder
herstellen: Drehwinkel auf notierten Wert setzen
PA
–10
100
a?
a?
L?
X
Z
Y
100
