Ecke als bezugspunkt, Seite 344, 8 bezugspunkt-setz en mit 3d-t astsyst e m – HEIDENHAIN TNC 620 (340 56x-02) ISO programming Benutzerhandbuch
Seite 344
344
Handbetrieb und Einrichten
12.8 Bezugspunkt-Setz
en mit 3D-T
astsyst
e
m

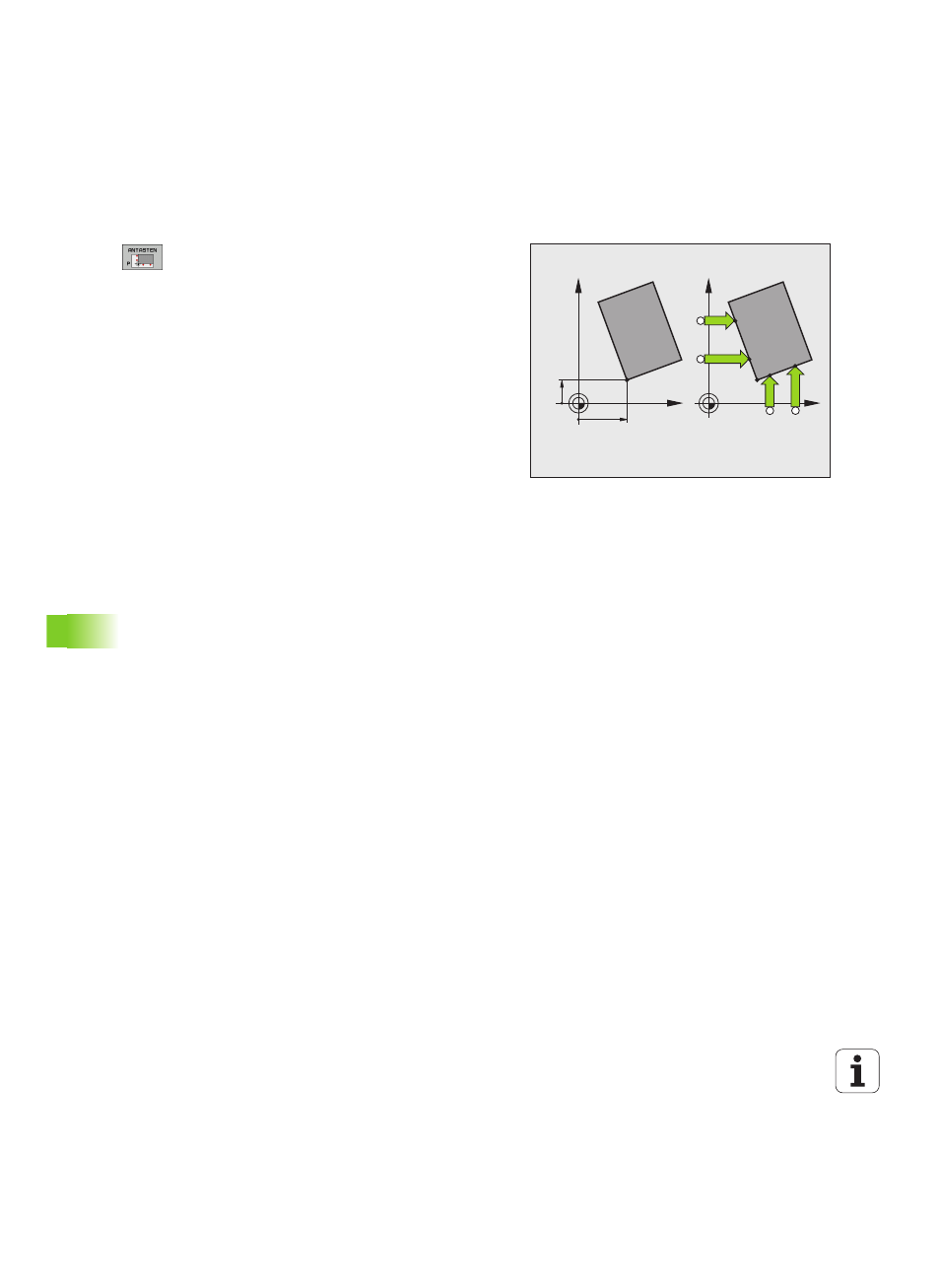

Ecke als Bezugspunkt
U
Antastfunktion wählen: Softkey ANTASTEN P drücken
U
Tastsystem in die Nähe des ersten Antastpunkts auf
der ersten Werkstück-Kante positionieren
U
Antastrichtung wählen: Über Softkey wählen
U
Antasten: Externe START-Taste drücken
U
Tastsystem in die Nähe des zweiten Antastpunkts auf
der gleichen Kante positionieren
U
Antasten: Externe START-Taste drücken
U
Tastsystem in die Nähe des ersten Antastpunkts auf
der zweiten Werkstück-Kante positionieren
U
Antastrichtung wählen: Über Softkey wählen
U
Antasten: Externe START-Taste drücken
U
Tastsystem in die Nähe des zweiten Antastpunkts auf
der gleichen Kante positionieren
U
Antasten: Externe START-Taste drücken
U
Bezugspunkt
: Beide Koordinaten des Bezugspunkts im
Menüfenster eingeben, mit Softkey BEZUGSP.
SETZEN übernehmen, oder siehe „Messwerte aus
den Tastsystem-Zyklen in die Preset-Tabelle
schreiben”, Seite 337)
U
Antast-Funktion beenden: Softkey ENDE drücken
P
X=?
Y=?
X
Y
P
X
Y
