Programmieren: Mehrachs-Bearbeitung
11.3 Sturzfräsen in der geschwenkten Ebene (Software-Option 2)
11
334
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 3/2013
11.3
Sturzfräsen in der geschwenkten
Ebene (Software-Option 2)
Funktion
In Verbindung mit den neuen
PLANE-Funktionen und M128 können
Sie in einer geschwenkten Bearbeitungsebene
sturzfräsen. Hierfür
stehen zwei Definitionsmöglichkeiten zur Verfügung:
Sturzfräsen durch inkrementales Verfahren einer Drehachse
Sturzfräsen über Normalenvektoren
Sturzfräsen in der geschwenkten Ebene funktioniert
nur mit Radiusfräsern. Bei 45°-Schwenkköpfen/
Schwenktischen, können Sie den Sturzwinkel auch
als Raumwinkel definieren. Verwenden Sie dazu ,
siehe "FUNCTION TCPM (Software-Option 2)", Seite
343.

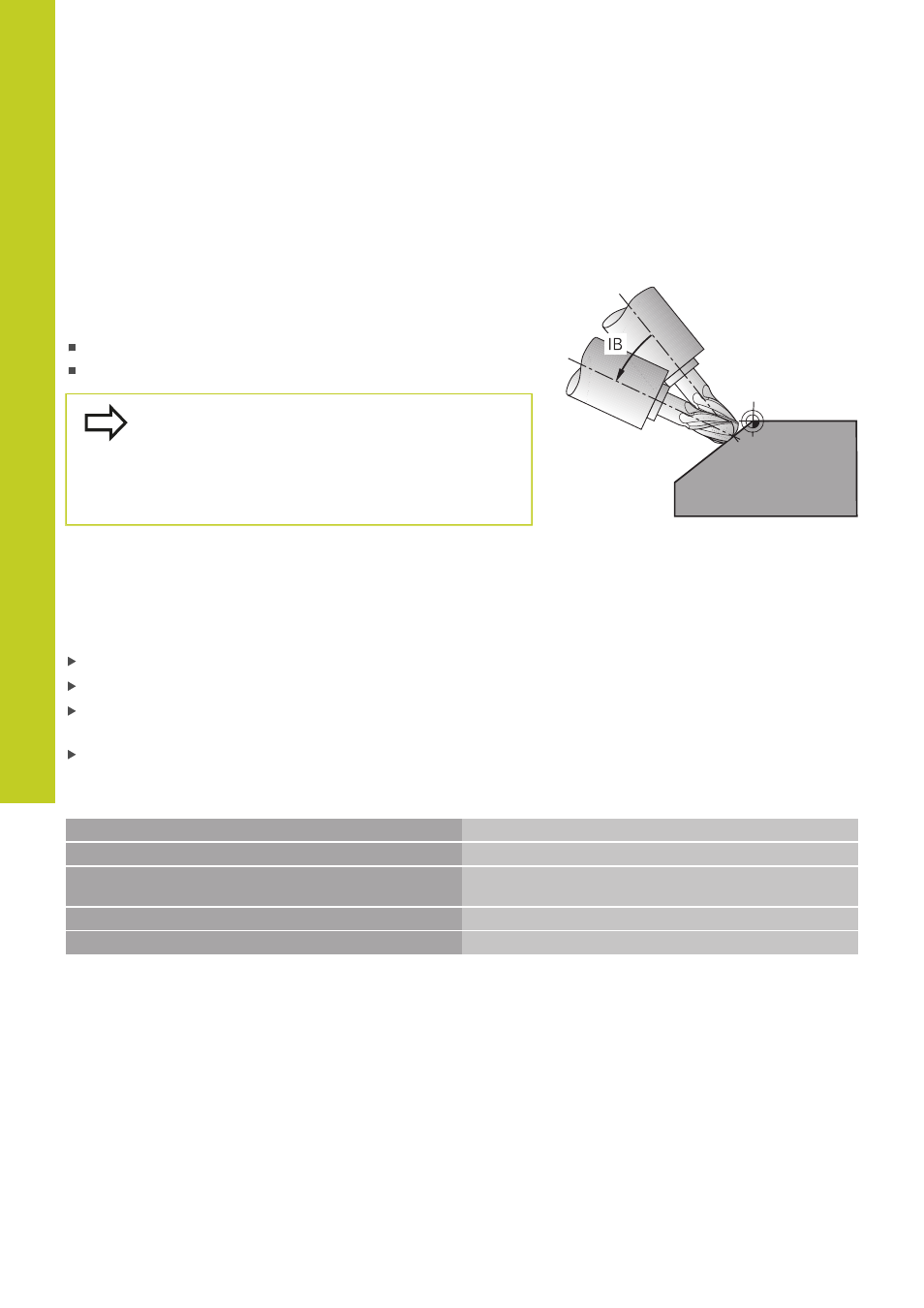

Sturzfräsen durch inkrementales Verfahren einer
Drehachse
Werkzeug freifahren
M128 aktivieren
Beliebige PLANE-Funktion definieren, Positionierverhalten
beachten
Über einen Geraden-Satz den gewünschten Sturzwinkel in der
entsprechenden Achse inkremental verfahren
NC-Beispielsätze
...
N12 G00 G40 Z+50 M128 *
Auf sichere Höhe positionieren, M128 aktivieren
N13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50
F900 *
PLANE-Funktion definieren und aktivieren
N14 G01 G91 F1000 B-17 *
Sturzwinkel einstellen
...
Bearbeitung in der geschwenkten Ebene definieren
