Status-Anzeigen 2.4
2
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 3/2013
69

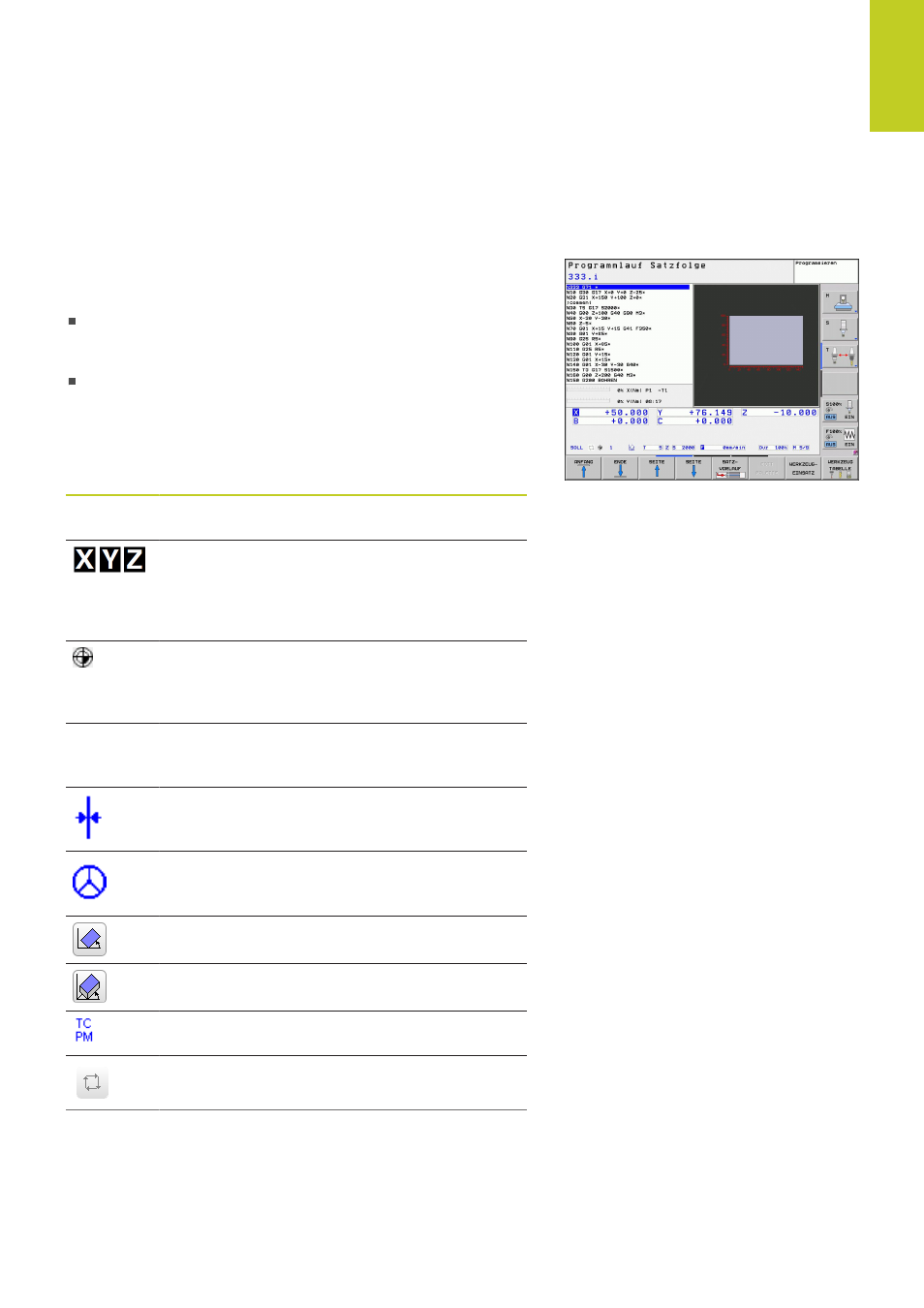

2.4 Status-Anzeigen
„Allgemeine“ Status-Anzeige
Die allgemeine Status-Anzeige im unteren Bereich des Bildschirms
informiert Sie über den aktuellen Zustand der Maschine. Sie
erscheint automatisch in den Betriebsarten
Programmlauf Einzelsatz und Programmlauf Satzfolge, solange
für die Anzeige nicht ausschließlich „Grafik“ gewählt wurde,
und beim
Positionieren mit Handeingabe.
In den Betriebsarten Manueller Betrieb und El. Handrad erscheint
die Status-Anzeige im großen Fenster.
Informationen der Status-Anzeige
Symbol Bedeutung
IST
Positions-Anzeige: Modus Ist-, Soll- oder
Restweg-Koordinaten
Maschinenachsen; Hilfsachsen zeigt die TNC
mit kleinen Buchstaben an. Die Reihenfolge
und Anzahl der angezeigten Achsen legt Ihr
Maschinenhersteller fest. Beachten Sie Ihr
Maschinenhandbuch
Nummer des aktiven Bezugspunkts aus der
Preset-Tabelle. Wenn der Bezugspunkt manuell
gesetzt wurde, zeigt die TNC hinter dem Symbol
den Text
MAN an
F S M
Die Anzeige des Vorschubs in Zoll entspricht dem
zehnten Teil des wirksamen Wertes. Drehzahl S,
Vorschub F und wirksame Zusatzfunktion M
Achse ist geklemmt
Achse kann mit dem Handrad verfahren werden
Achsen werden unter Berücksichtigung der
Grunddrehung verfahren
Achsen werden in geschwenkter
Bearbeitungsebene verfahren
Die Funktion
M128 oder FUNCTION TCPM ist
aktiv
kein Programm aktiv
