Einführung
2.2 Bildschirm und Bedienfeld
2
66
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 3/2013
Bildschirm-Aufteilung festlegen
Der Benutzer wählt die Aufteilung des Bildschirms: So kann die
TNC z.B. in der Betriebsart Programmieren das Programm im
linken Fenster anzeigen, während das rechte Fenster gleichzeitig
z.B. eine Programmier-Grafik darstellt. Alternativ lässt sich
im rechten Fenster auch die Programm-Gliederung anzeigen
oder ausschließlich das Programm in einem großen Fenster.
Welche Fenster die TNC anzeigen kann, hängt von der gewählten
Betriebsart ab.
Bildschirm-Aufteilung festlegen:
Bildschirm-Umschalttaste drücken: Die Softkey-
Leiste zeigt die möglichen Bildschirm-Aufteilungen
an, siehe "Betriebsarten", Seite 62
Bildschirm-Aufteilung mit Softkey wählen

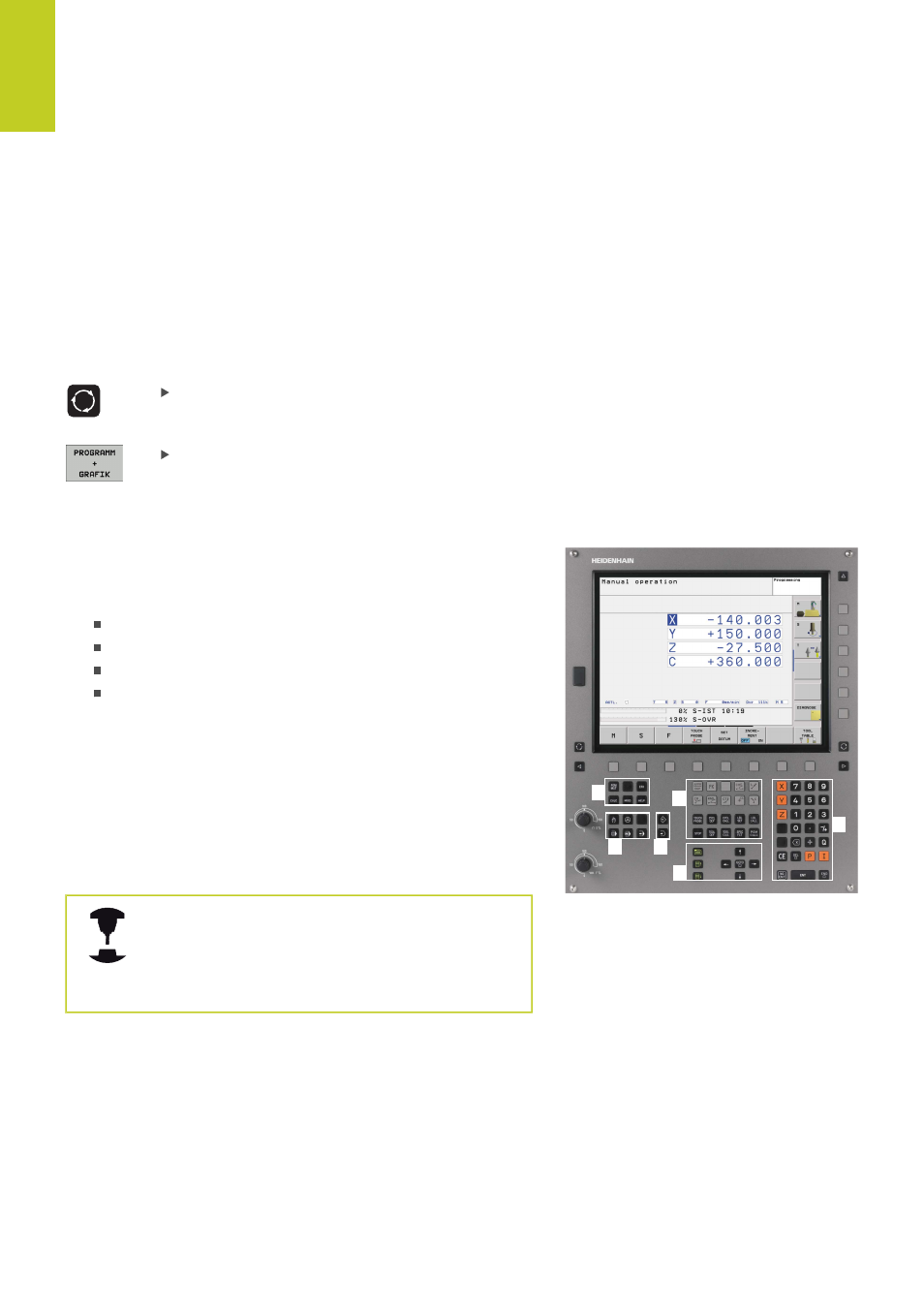

Bedienfeld
Die TNC 620 wird mit einem integriertem Bedienfeld geliefert.
1 Alpha-Tastatur für Texteingaben, Dateinamen und DIN/ISO-
Programmierungen.
2
Datei-Verwaltung
Taschenrechner
MOD-Funktion
HELP-Funktion
3 Programmier-Betriebsarten
4 Maschinen-Betriebsarten
5 Eröffnen der Programmier-Dialoge
6 Navigationstasten und Sprunganweisung GOTO
7 Zahleneingabe und Achswahl
Die Funktionen der einzelnen Tasten sind auf der ersten
Umschlagsseite zusammengefasst.
Manche Maschinenhersteller verwenden nicht das
Standard-Bedienfeld von HEIDENHAIN. Beachten Sie
Ihr Maschinenhandbuch.
Externe Tasten, wie z.B. NC-START oder NC-STOPP,
sind in Ihrem Maschinenhandbuch beschrieben.
2
3 4
5
6
7
