Handbetrieb und Einrichten
13.8 Bezugspunkt-Setzen mit 3D-Tastsystem (Software-Option Touch
probe functions)
13
402
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 3/2013
Antastfunktionen nutzen mit mechanischen Tastern
oder Messuhren
Sollten Sie an Ihrer Maschine kein elektronisches 3D-Tastsystem
zur Verfügung haben, dann können Sie alle zuvor beschriebenen
manuellen Antast-Funktionen (Ausnahme: Kalibrierfunktionen) auch
mit mechanischen Tastern oder auch durch einfaches Ankratzen
nutzen.
Anstelle eines elektronischen Signales, das automatisch von einem
3D-Tastsystem während der Antast-Funktion erzeugt wird, lösen
Sie das Schaltsignal zur Übernahme der
Antast-Position manuell
über eine Taste aus. Gehen Sie dabei wie folgt vor:

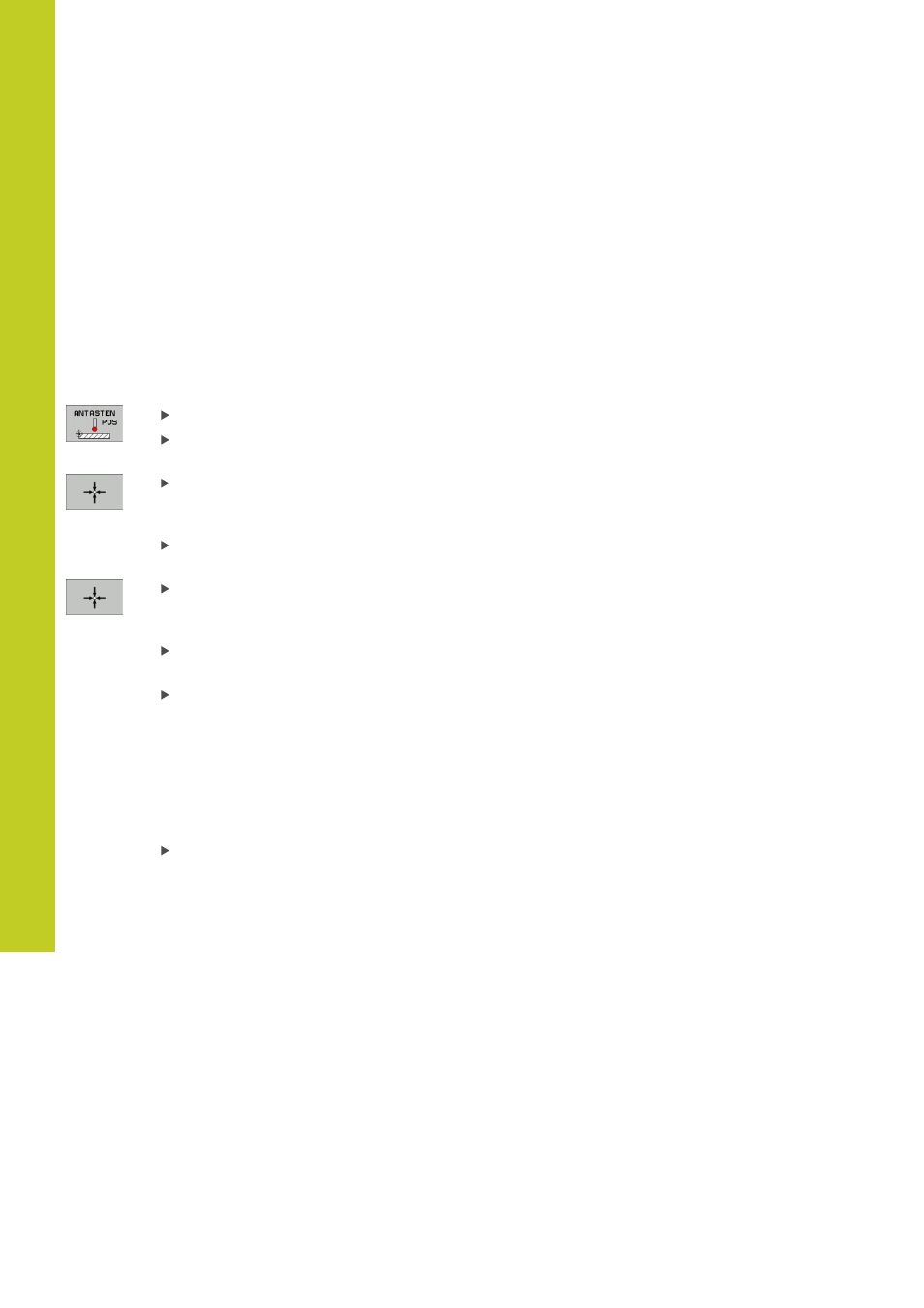

Per Softkey beliebige Antastfunktion wählen
Mechanischen Taster auf die erste Position fahren,
die von der TNC übernommen werden soll
Position übernehmen: Softkey Ist-Positions-
Übernahme drücken, die TNC speichert die
aktuelle Position
Mechanischen Taster auf die nächste Position
fahren, die von der TNC übernommen werden soll
Position übernehmen: Softkey Ist-Positions-
Übernahme drücken, die TNC speichert die
aktuelle Position
Ggf. weitere Positionen anfahren und wie zuvor
beschrieben übernehmen
Bezugspunkt: Im Menüfenster die Koordinaten
des neuen Bezugspunktes eingeben, mit Softkey
BEZUGSP. SETZEN übernehmen, oder Werte in
eine Tabelle schreiben (siehe "Messwerte aus
den Tastsystem-Zyklen in eine Nullpunkt-Tabelle
schreiben", Seite 384, oder siehe "Messwerte
aus den Tastsystem-Zyklen in die Preset-Tabelle
schreiben", Seite 385)
Antastfunktion beenden: Taste END drücken
