BOHRGEWINDEFRAESEN (Zyklus 264, DIN/ISO: G264, Software-
Option 19)
4.8
4
TNC 620 | Benutzer-Handbuch Zyklenprogrammierung | 1/2014
119

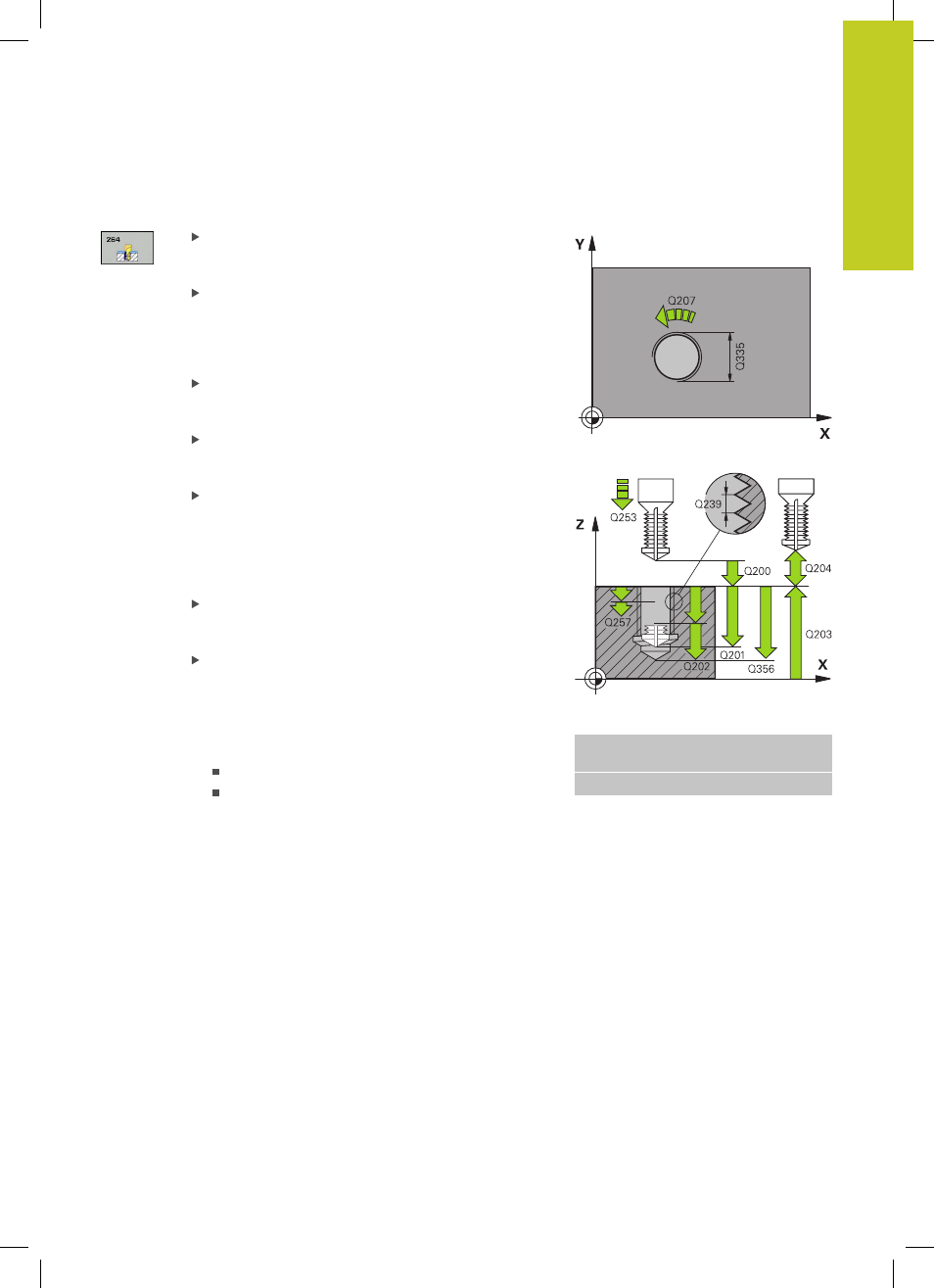

Zyklusparameter
Soll-Durchmesser Q335:
Gewindenenndurchmesser. Eingabebereich 0 bis
99999,9999
Gewindesteigung Q239: Steigung des Gewindes.
Das Vorzeichen legt Rechts- oder Linksgewinde fest:
+
= Rechtsgewinde
–
= Linksgewinde.
Eingabebereich -99,9999 bis 99,9999
Gewindetiefe Q201 (inkremental): Abstand
zwischen Werkstück-Oberfläche und Gewindegrund.
Eingabebereich -99999,9999 bis 99999,9999
Bohrtiefe Q356: (inkremental): Abstand zwischen
Werkstück-Oberfläche und Bohrungsgrund.
Eingabebereich -99999,9999 bis 99999,9999
Vorschub Vorpositionieren Q253:
Verfahrgeschwindigkeit des Werkzeugs beim
Eintauchen in das Werkstück bzw. beim
Herausfahren aus dem Werkstück in mm/min.
Eingabebereich 0 bis 99999,9999 alternativ
FMAX,
FAUTO
Fräsart Q351: Art der Fräsbearbeitung bei M3
+1
= Gleichlauffräsen
–1
= Gegenlauffräsen
Zustell-Tiefe Q202 (inkremental): Maß, um
welches das Werkzeug jeweils zugestellt wird. Die
Tiefe muss kein Vielfaches der Zustell-Tiefe sein.
Eingabebereich 0 bis 99999,9999
Die TNC fährt in einem Arbeitsgang auf die Tiefe,
wenn:
Zustell-Tiefe und Tiefe gleich sind
die Zustell-Tiefe größer als die Tiefe ist
NC-Sätze
25 CYCL DEF 264
BOHRGEWINDEFRAESEN
Q335=10
;SOLL-DURCHMESSER
