ABZEILEN (Zyklus 230, DIN/ISO: G230, Software-Option 19) 10.2
10
TNC 620 | Benutzer-Handbuch Zyklenprogrammierung | 1/2014
231
10.2 ABZEILEN (Zyklus 230, DIN/ISO: G230,
Software-Option 19)

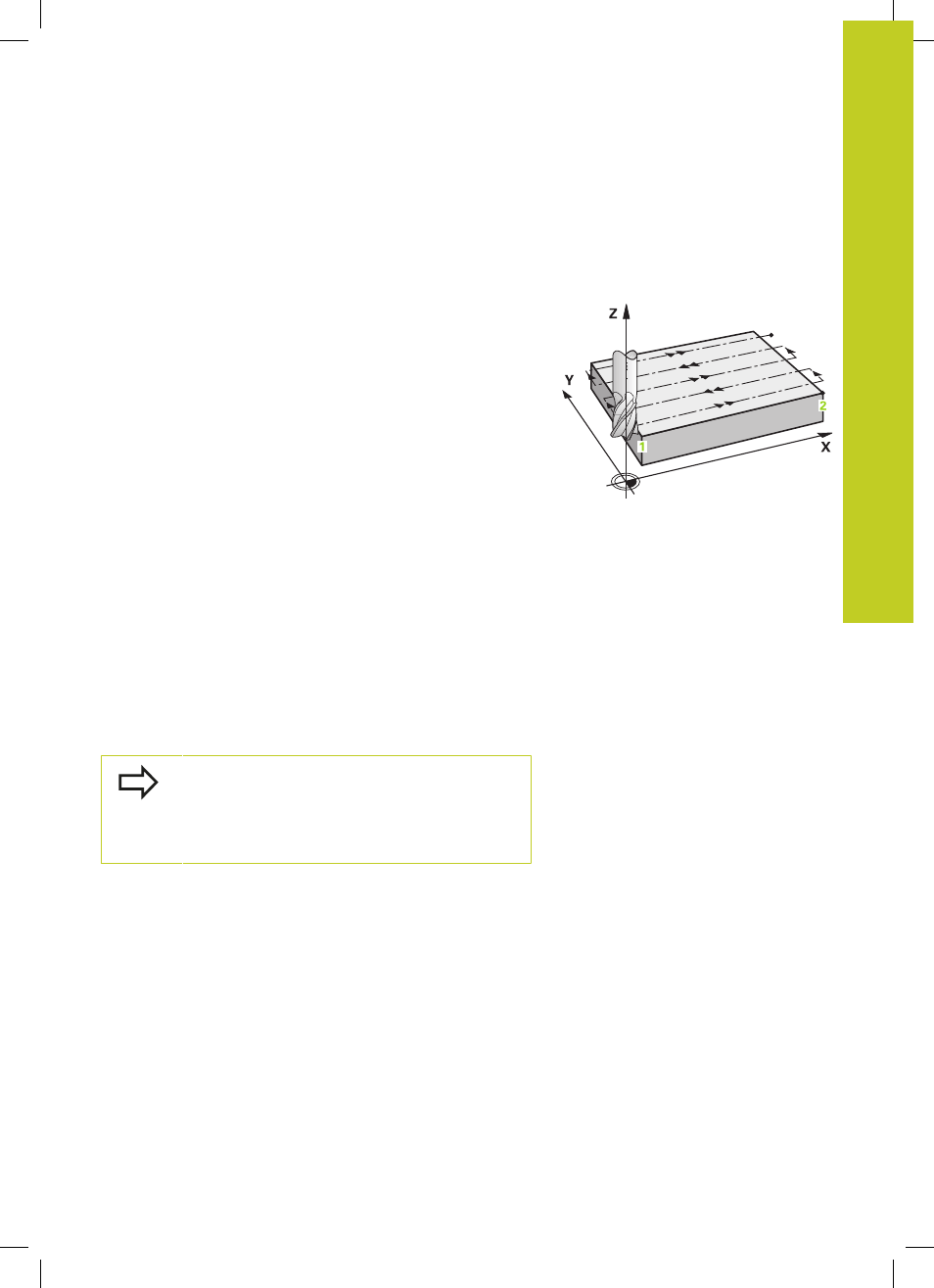

Zyklusablauf
1 Die TNC positioniert das Werkzeug im Eilgang FMAX von
der aktuellen Position aus in der Bearbeitungsebene auf den
Startpunkt
1 ; die TNC versetzt das Werkzeug dabei um den
Werkzeug-Radius nach links und nach oben
2 Anschließend fährt das Werkzeug mit FMAX in der
Spindelachse auf Sicherheits-Abstand und danach im Vorschub
Tiefenzustellung auf die programmierte Startposition in der
Spindelachse
3 Danach fährt das Werkzeug mit dem programmierten Vorschub
Fräsen auf den Endpunkt 2 ; den Endpunkt berechnet die TNC
aus dem programmierten Startpunkt, der programmierten
Länge und dem Werkzeug-Radius
4 Die TNC versetzt das Werkzeug mit Vorschub Fräsen quer auf
den Startpunkt der nächsten Zeile; die TNC berechnet den
Versatz aus der programmierten Breite und der Anzahl der
Schnitte
5 Danach fährt das Werkzeug in negativer Richtung der 1. Achse
zurück
6 Das Abzeilen wiederholt sich, bis die eingegebene Fläche
vollständig bearbeitet ist
7 Am Ende fährt die TNC das Werkzeug mit FMAX zurück auf den
Sicherheits-Abstand
Beim Programmieren beachten!
Die TNC positioniert das Werkzeug von der aktuellen
Position zunächst in der Bearbeitungsebene und
anschließend in der Spindelachse auf den Startpunkt.
Werkzeug so vorpositionieren, dass keine Kollision
mit dem Werkstück oder Spannmitteln erfolgen kann.
