Tastsystemzyklen: Werkstücke automatisch kontrollieren
16.7 MESSEN RECHTECK INNEN (Zyklus 423, DIN/ISO: G423, Software-
Option 17)
16
394
TNC 620 | Benutzer-Handbuch Zyklenprogrammierung | 1/2014
16.7 MESSEN RECHTECK INNEN (Zyklus
423, DIN/ISO: G423, Software-Option
17)

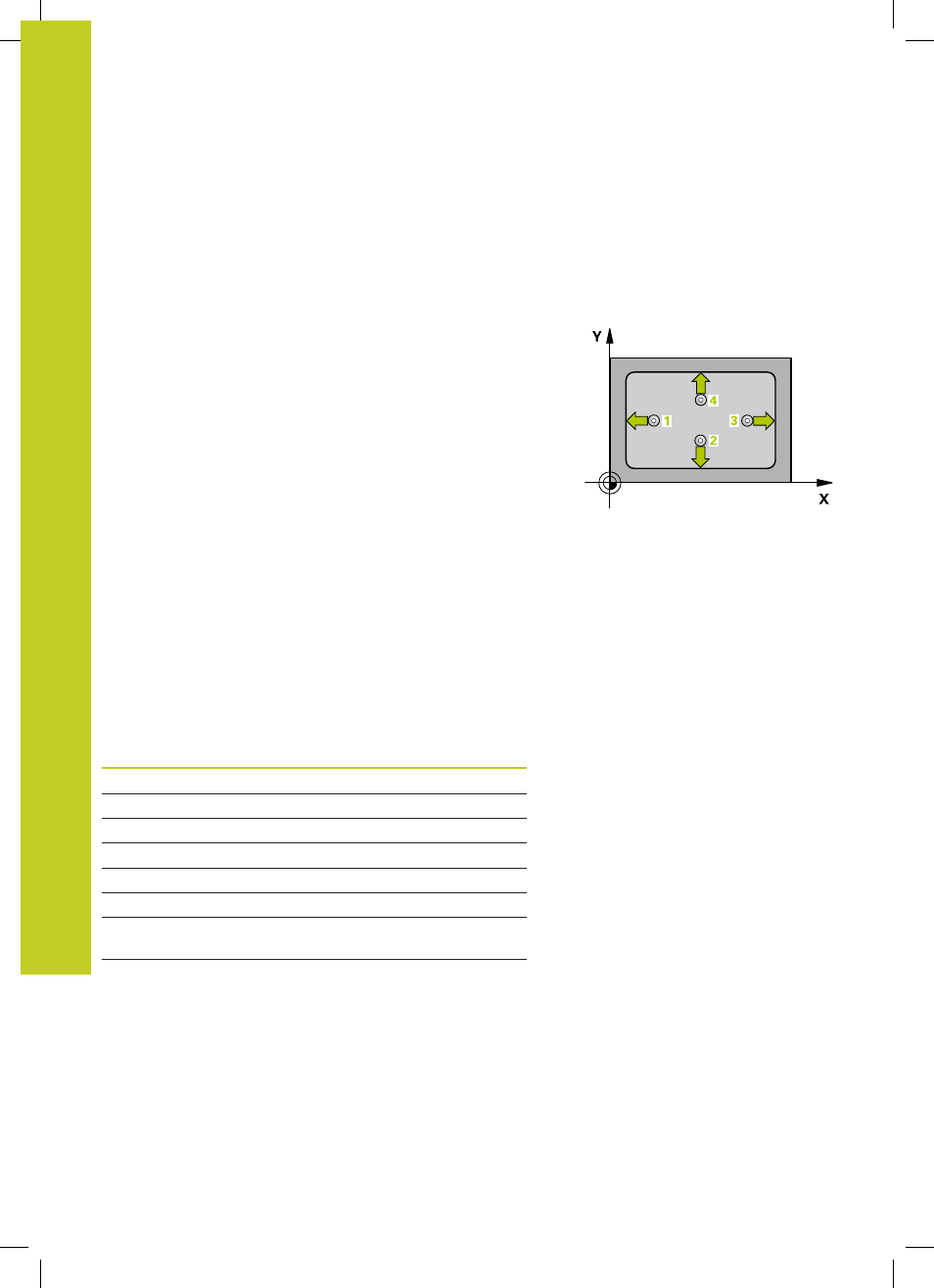

Zyklusablauf
Der Tastsystem-Zyklus 423 ermittelt den Mittelpunkt sowie Länge
und Breite einer Rechtecktasche. Wenn Sie die entsprechenden
Toleranzwerte im Zyklus definieren, führt die TNC einen
Soll-Istwertvergleich durch und legt die Abweichungen in
Systemparametern ab.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
Spalte
FMAX) und mit Positionierlogik (siehe "Tastsystemzyklen
abarbeiten", Seite 294) zum Antastpunkt 1 . Die TNC berechnet
die Antastpunkte aus den Angaben im Zyklus und dem
Sicherheits-Abstand aus der Spalte
SET_UP der Tastsystem-
Tabelle
2 Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und führt den ersten Antast-Vorgang mit Antast-
Vorschub (Spalte
F) durch
3 Danach fährt das Tastsystem entweder achsparallel auf
Messhöhe oder linear auf Sicherer Höhe zum nächsten
Antastpunkt
2 und führt dort den zweiten Antast-Vorgang durch
4 Die TNC positioniert das Tastsystem zum Antastpunkt 3 und
danach zum Antastpunkt 4 und führt dort den dritten bzw.
vierten Antast-Vorgang durch
5 Abschließend positioniert die TNC das Tastsystem zurück
auf die Sichere Höhe und speichert die Istwerte und die
Abweichungen in folgenden Q-Parametern:
Parameter-Nummer Bedeutung
Q151 Istwert Mitte Hauptachse
Q152 Istwert Mitte Nebenachse
Q154 Istwert Seiten-Länge Hauptachse
Q155 Istwert Seiten-Länge Nebenachse
Q161 Abweichung Mitte Hauptachse
Q162 Abweichung Mitte Nebenachse
Q164 Abweichung Seiten-Länge
Hauptachse
Q165 Abweichung Seiten-Länge
Nebenachse
