Tastsystemzyklen: Bezugspunkte automatisch erfassen
14.10 BEZUGSPUNKT LOCHKREIS-MITTE (Zyklus 416, DIN/ISO: G416,
Software-Option 17)
14
362
TNC 620 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
14.10 BEZUGSPUNKT LOCHKREIS-
MITTE (Zyklus 416, DIN/ISO: G416,
Software-Option 17)
Zyklusablauf

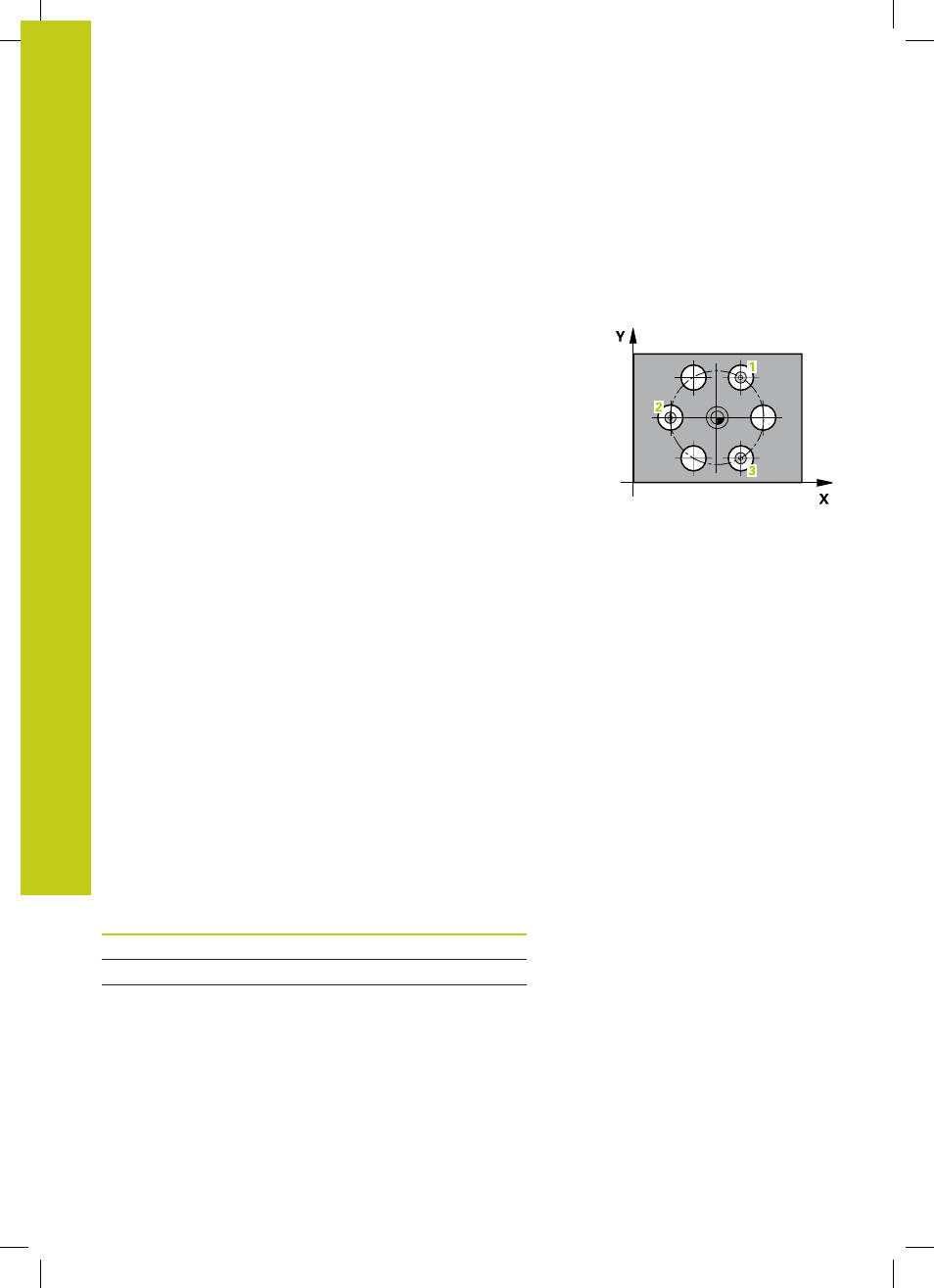

Der Tastsystem-Zyklus 416 berechnet den Mittelpunkt eines
Lochkreises durch Messung dreier Bohrungen und setzt diesen
Mittelpunkt als Bezugspunkt. Wahlweise kann die TNC den
Mittelpunkt auch in eine Nullpunkt- oder Preset-Tabelle schreiben.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
Spalte
FMAX) und mit Positionierlogik (siehe "Tastsystemzyklen
abarbeiten", Seite 298) auf den eingegebenen Mittelpunkt der
ersten Bohrung
1
2 Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und erfasst durch vier Antastungen den ersten
Bohrungs-Mittelpunkt
3 Anschließend fährt das Tastsystem zurück auf die Sichere Höhe
und positioniert auf den eingegebenen Mittelpunkt der zweiten
Bohrung
2
4 Die TNC fährt das Tastsystem auf die eingegebene Messhöhe
und erfasst durch vier Antastungen den zweiten Bohrungs-
Mittelpunkt
5 Anschließend fährt das Tastsystem zurück auf die Sichere Höhe
und positioniert auf den eingegebenen Mittelpunkt der dritten
Bohrung
3
6 Die TNC fährt das Tastsystem auf die eingegebene Messhöhe
und erfasst durch vier Antastungen den dritten Bohrungs-
Mittelpunkt
7 Abschließend positioniert die TNC das Tastsystem zurück auf
die Sichere Höhe und verarbeitet den ermittelten Bezugspunkt
in Abhängigkeit der Zyklusparameter Q303 und Q305 (siehe
"Gemeinsamkeiten aller Tastsystemzyklen zum Bezugspunkt-
Setzen", Seite 326) und speichert die Istwerte in nachfolgend
aufgeführten Q-Parametern ab
8 Wenn gewünscht, ermittelt die TNC anschließend in einem
separaten Antast-Vorgang noch den Bezugspunkt in der
Tastsystem-Achse
Parameter-Nummer Bedeutung
Q151 Istwert Mitte Hauptachse
Q152 Istwert Mitte Nebenachse
Q153 Istwert Lochkreis-Durchmesser
