HEIDENHAIN TNC 640 227
6.6 Bahnbew
e
gung
en – F
reie K
o
nt
ur
-Pr
o
gr
ammier
ung FK

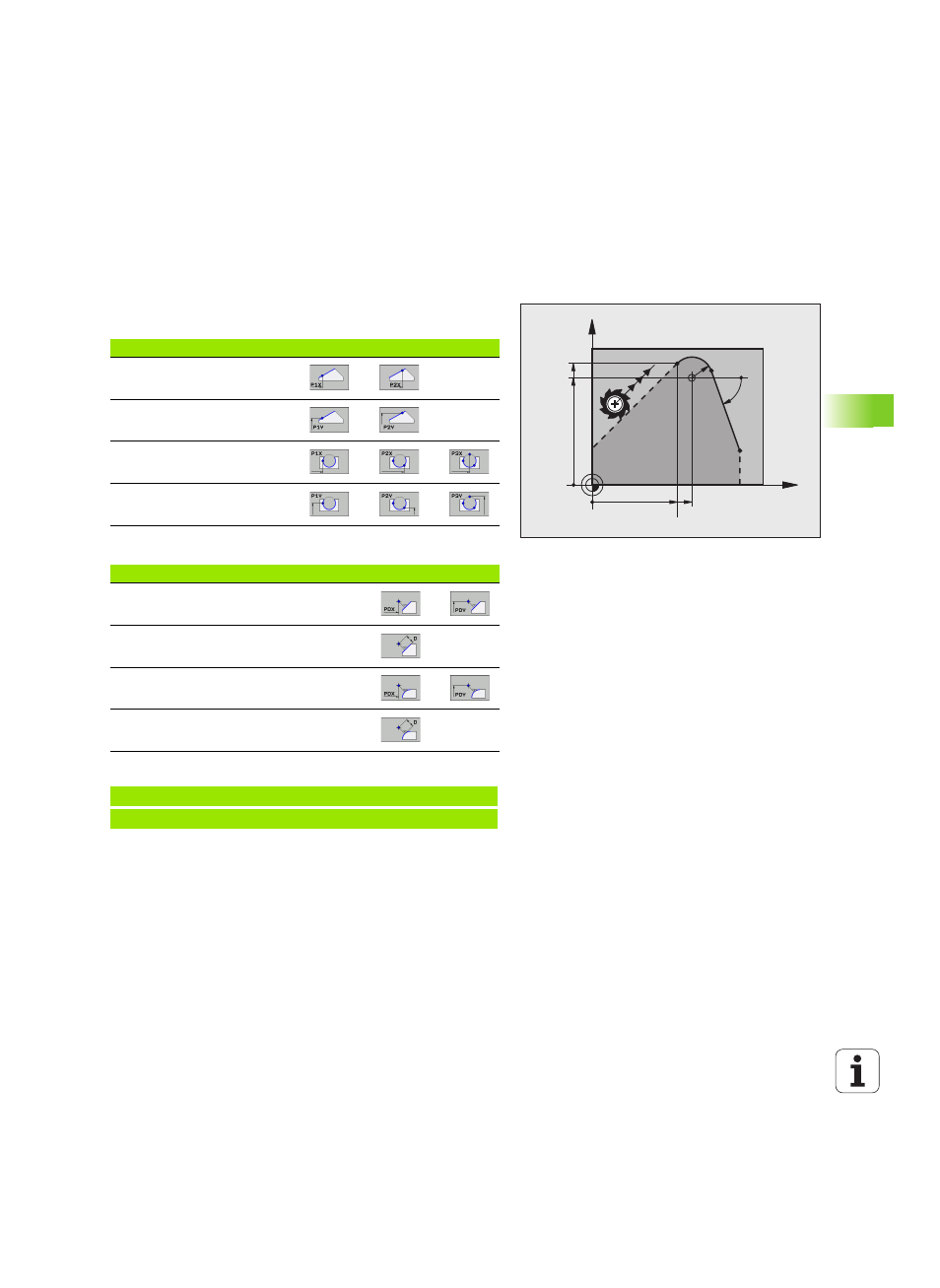

Hilfspunkte
Sowohl für freie Geraden als auch für freie Kreisbahnen können Sie
Koordinaten für Hilfspunkte auf oder neben der Kontur eingeben.
Hilfspunkte auf einer Kontur
Die Hilfspunkte befinden sich direkt auf der Geraden bzw. auf der
Verlängerung der Geraden oder direkt auf der Kreisbahn.
Hilfspunkte neben einer Kontur
NC-Beispielsätze
X
Y
53
60.071
50
42.929
R10
70°
Bekannte Angaben Softkeys
X-Koordinate eines Hilfspunkts
P1 oder P2 einer Geraden
Y-Koordinate eines Hilfspunkts
P1 oder P2 einer Geraden
X-Koordinate eines Hilfspunkts
P1, P2 oder P3 einer Kreisbahn
Y-Koordinate eines Hilfspunkts
P1, P2 oder P3 einer Kreisbahn
Bekannte Angaben Softkeys
X- und Y- Koordinate des Hilfspunkts neben
einer Geraden
Abstand des Hilfspunkts zur Geraden
X- und Y-Koordinate eines Hilfspunkts
neben einer Kreisbahn
Abstand des Hilfspunkts zur Kreisbahn
13 FC DR- R10 P1X+42.929 P1Y+60.071
14 FLT AN-70 PDX+50 PDY+53 D10
