HEIDENHAIN TNC 640 229
6.6 Bahnbew
e
gung
en – F
reie K
o
nt
ur
-Pr
o
gr
ammier
ung FK

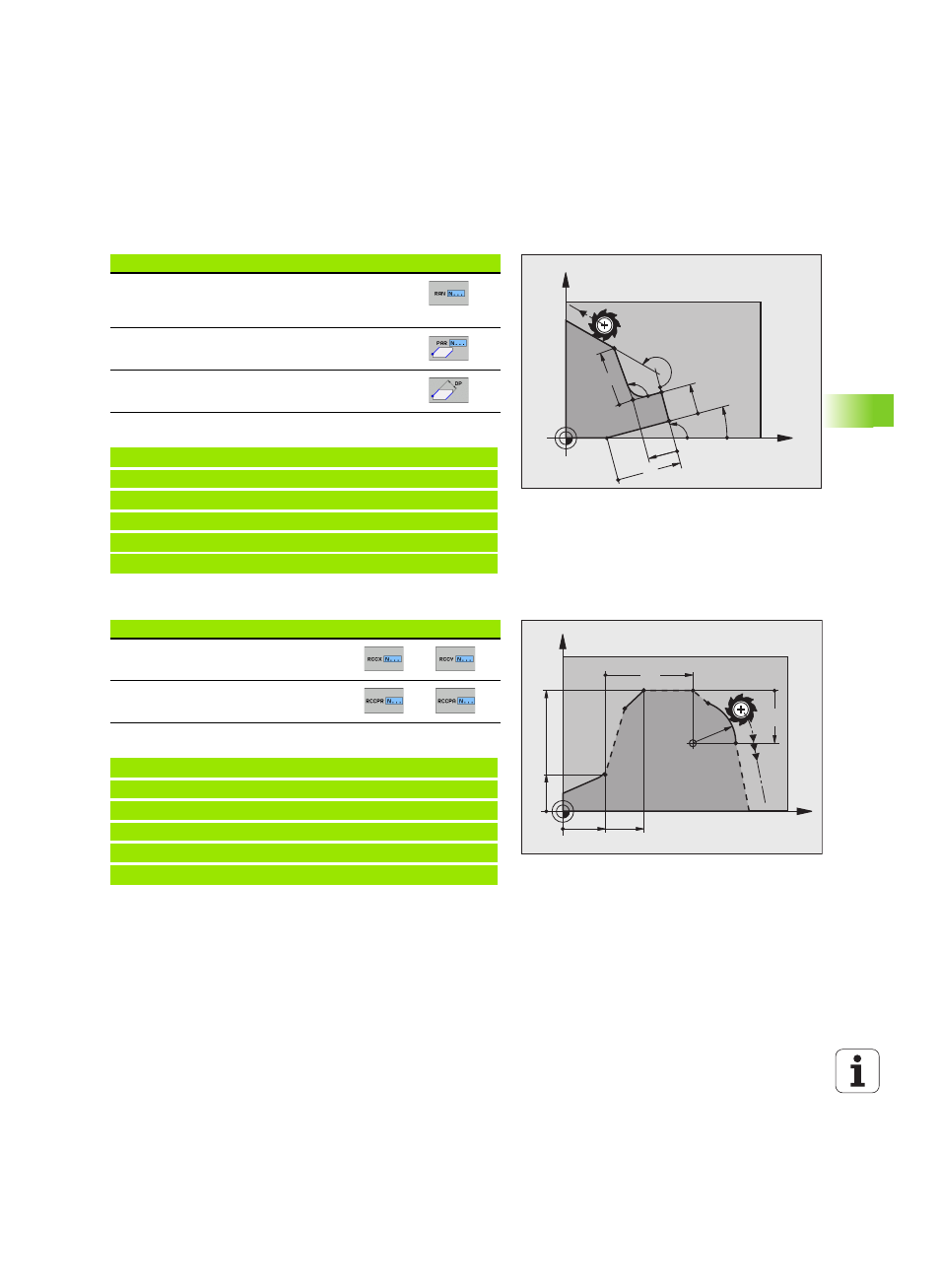

Relativbezug auf Satz N: Richtung und Abstand des
Konturelements
NC-Beispielsätze
Relativbezug auf Satz N: Kreismittelpunkt CC
NC-Beispielsätze
X
Y
105°
12.5
12.5
95°
220°
15°
20
20
Bekannte Angaben Softkey
Winkel zwischen Gerade und anderem
Konturelement bzw. zwischen Kreisbogen-
Eintrittstangente und anderem Konturelement
Gerade parallel zu anderem Konturelement
Abstand der Geraden zu parallelem Konturelement
17 FL LEN 20 AN+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAN+95
22 FL IAN+220 RAN 18
X
Y
18 10
35
10
R10
20
CC
15
Bekannte Angaben Softkey
Rechtwinklige Koordinaten des
Kreismittelpunktes bezogen auf Satz N
Polarkoordinaten des Kreismittelpunktes
bezogen auf Satz N
12 FL X+10 Y+10 RL
13 FL ...
14 FL X+18 Y+35
15 FL ...
16 FL ...
17 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14
