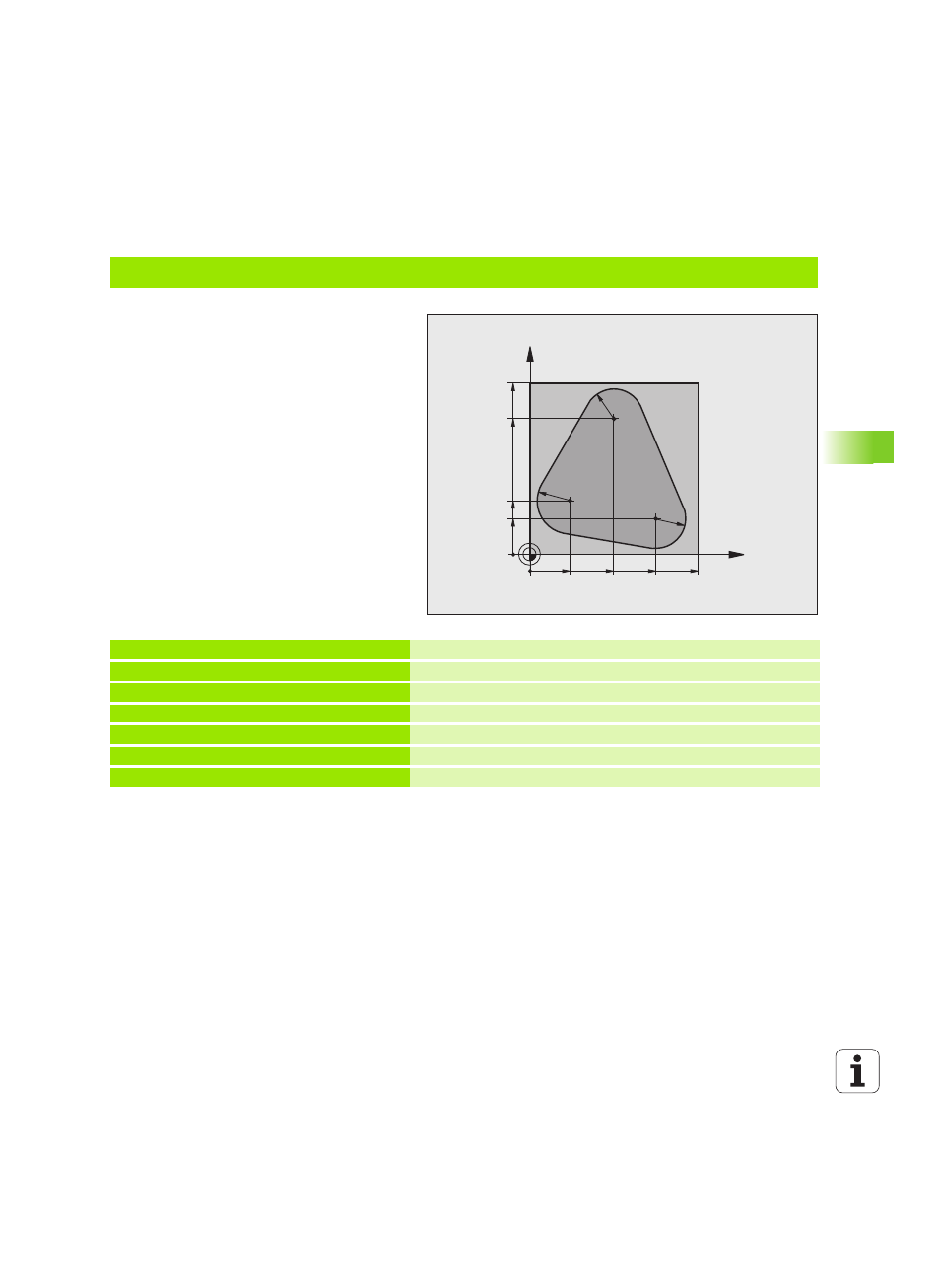

Beispiel: Konturfräsen in mehreren Zustellungen
Programm-Ablauf
Werkzeug vorpositionieren auf Oberkante
Werkstück
Zustellung inkremental eingeben
Konturfräsen
Zustellung und Konturfräsen wiederholen
0 BEGIN PGM PGMWDH MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S500
Werkzeug-Aufruf
4 L Z+250 R0 FMAX
Werkzeug freifahren
5 L X-20 Y+30 R0 FMAX
Vorpositionieren Bearbeitungsebene
6 L Z+0 R0 FMAX M3
Vorpositionieren auf Oberkante Werkstück
X
Y
100
100
20
75
30
50
20
75
R1
5
R18
R15
