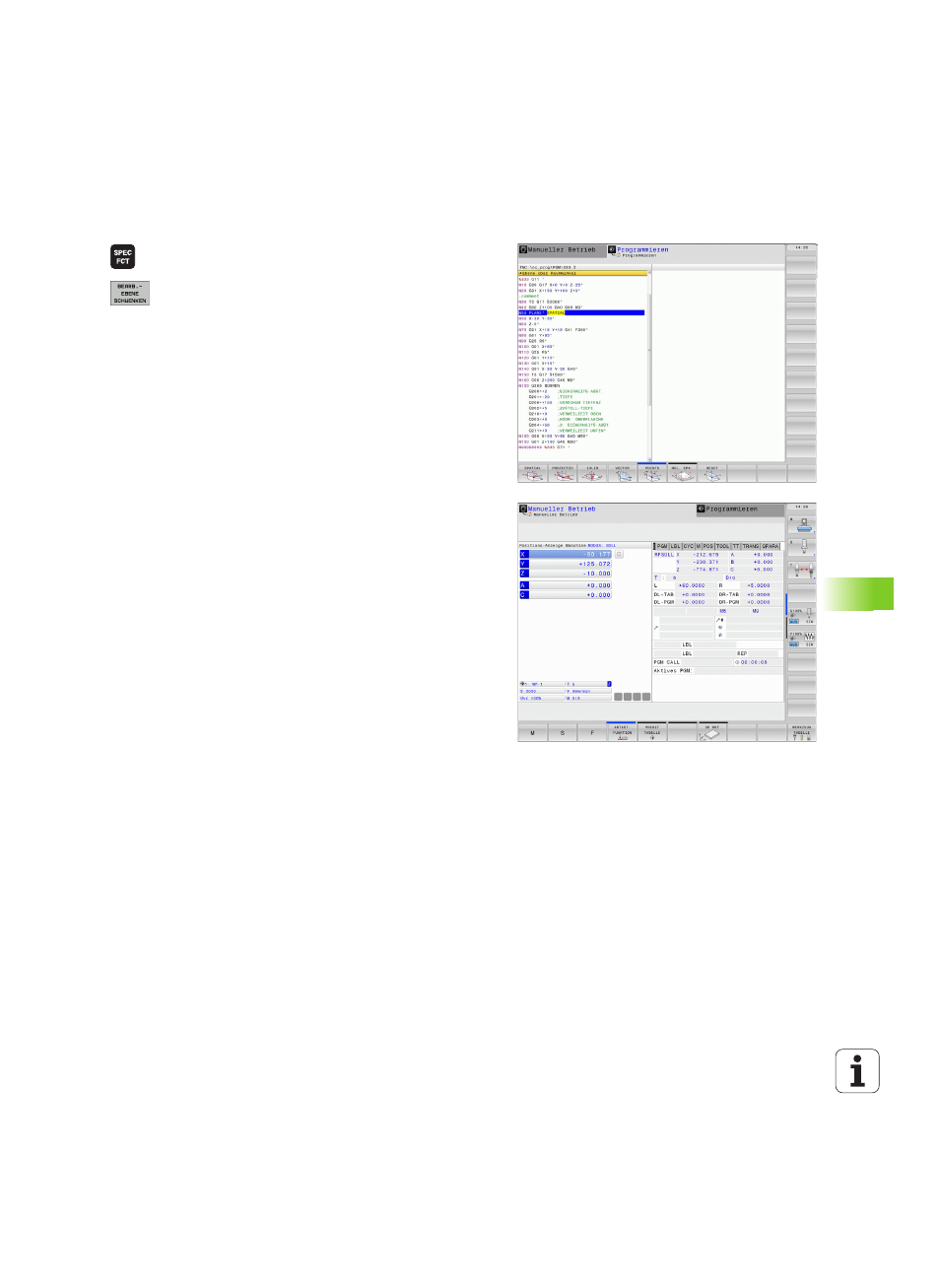

HEIDENHAIN TNC 640 369
1
1
.2 Die PLANE-F
u
nktion: Sc
hw
enk
e
n der Bearbeit
ungsebene
(Sof
tw
ar
e-Option 1)
PLANE-Funktion definieren
U Softkey-Leiste mit Sonderfunktionen einblenden
U PLANE -Funktion wählen: Softkey BEARB.-EBENE
SCHWENKEN drücken: Die TNC zeigt in der Softkey-
Leiste die zur Verfügung stehenden
Definitionsmöglichkeiten an
Funktion wählen
U Gewünschte Funktion per Softkey wählen: Die TNC führt den Dialog
fort und fragt die erforderlichen Parameter ab
Positions-Anzeige
Sobald eine beliebige PLANE-Funktion aktiv ist, zeigt die TNC in der
zusätzlichen Status-Anzeige den berechneten Raumwinkel an (siehe
Bild). Grundsätzlich rechnet die TNC – unabhängig von der
verwendeten PLANE-Funktion – intern immer zurück auf Raumwinkel.
Im Modus Restweg (RESTW) zeigt die TNC beim Einschwenken (Modus
MOVE
oder TURN) in der Drehachse den Weg bis zur definierten (bzw.
berechneten) Endposition der Drehachse an.
