432 Programmieren: Drehbearbeitung
13.2 Basisfunktionen (Sof
tw
ar
e-Option 50)

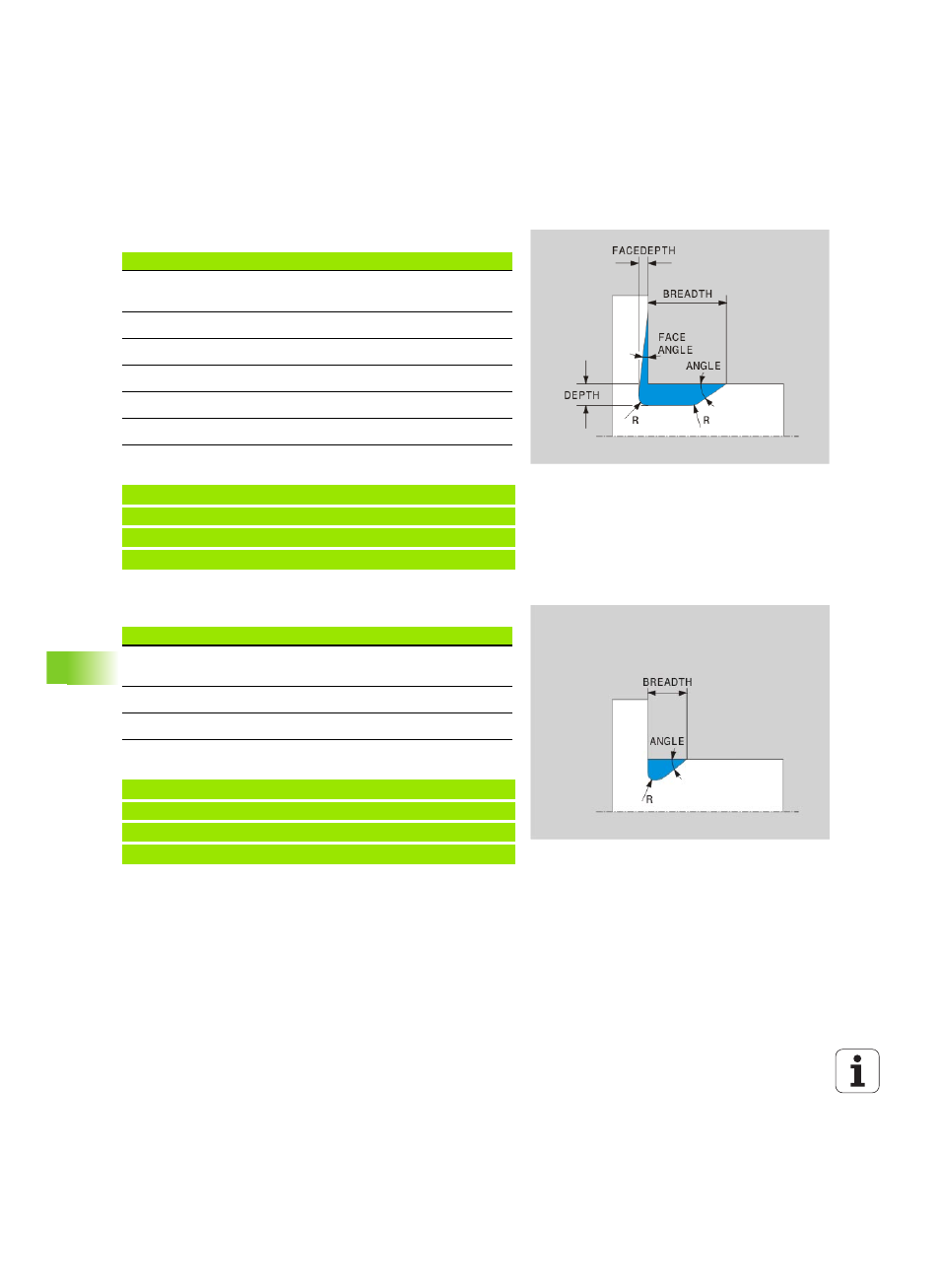

Freistich DIN 509 UDC TYPE_F
Eingabe-Elemente im Freistich DIN 509 UDC TYPE_F:
Freistich Form F: Tiefe = 2, Breite = 15, Tiefe Planfläche = 1
Freistich DIN 509 UDC TYPE_H
Eingabe-Elemente im Freistich DIN 509 UDC TYPE_H:
Freistich Form H: Tiefe = 2, Breite = 15, Winkel = 10°
Eingabe-Element Verwendung Eingabe
R Eckenradius beider
Innenecken Optional
DEPTH Freistich-Tiefe Optional
BREADTH Freistich-Breite Optional
ANGLE Freistichwinkel Optional
FACEDEPTH Tiefe der Planfläche Optional
FACEANGLE Konturwinkel der Planfläche Optional
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_F R1 DEPTH2 BREADTH15 FACEDEPTH1
24 L X+60
Eingabe-Element Verwendung Eingabe
R Eckenradius beider
Innenecken Pflicht
BREADTH Freistich-Breite Pflicht
ANGLE Freistichwinkel Pflicht
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_H R1 BREADTH10 ANGLE10
24 L X+60
