Programmieren: Konturen programmieren
6.3 Kontur anfahren und verlassen
6
214
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2014

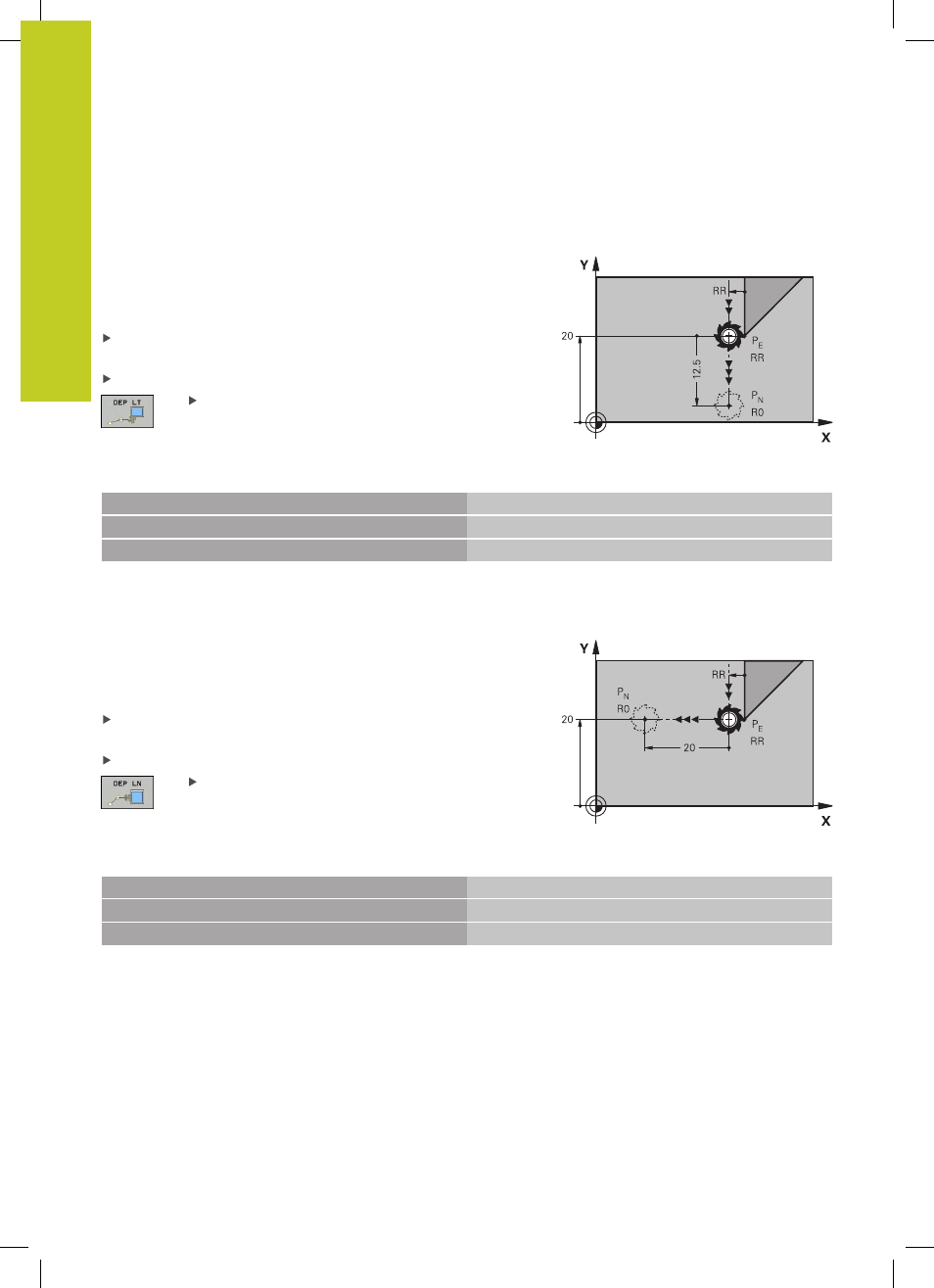

Wegfahren auf einer Geraden mit tangentialem
Anschluss:
DEP LT
Die TNC fährt das Werkzeug auf einer Geraden vom letzten
Konturpunkt P
E
zum Endpunkt P
N
. Die Gerade liegt in der
Verlängerung des letzten Konturelements. P
N
befindet sich im
Abstand LEN von P
E
.
Letztes Konturelement mit Endpunkt P
E
und Radiuskorrektur
programmieren
Dialog mit Taste
APPR/DEP und Softkey DEP LT eröffnen:
LEN: Abstand des Endpunkts P
N
vom letzten
Konturelement P
E
eingeben
NC-Beispielsätze
23 L Y+20 RR F100 Letztes Konturelement: PE mit Radiuskorrektur
24 DEP LT LEN12.5 F100 Um LEN=12,5 mm wegfahren
25 L Z+100 FMAX M2 Z freifahren, Rücksprung, Programm-Ende
Wegfahren auf einer Geraden senkrecht zum letzten
Konturpunkt:
DEP LN
Die TNC fährt das Werkzeug auf einer Geraden vom letzten
Konturpunkt P
E
zum Endpunkt P
N
. Die Gerade führt senkrecht vom
letzten Konturpunkt P
E
weg. P
N
befindet sich von P
E
im Abstand
LEN + Werkzeug-Radius.
Letztes Konturelement mit Endpunkt P
E
und Radiuskorrektur
programmieren
Dialog mit Taste
APPR/DEP und Softkey DEP LN eröffnen:
LEN: Abstand des Endpunkts P
N
eingeben
Wichtig: LEN positiv eingeben!
NC-Beispielsätze
23 L Y+20 RR F100 Letztes Konturelement: PE mit Radiuskorrektur
24 DEP LN LEN+20 F100 Um LEN=20 mm senkrecht von Kontur wegfahren
25 L Z+100 FMAX M2 Z freifahren, Rücksprung, Programm-Ende
