Bearbeitung mit Parallelachsen U, V und W 11.5
11
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2014
405
Hauptachse und Parallelachse gleichzeitig verfahren
Wenn die Funktion PARAXMODE aktiv ist, führt die TNC
programmierte Verfahrbewegungen mit den in der Funktion
definierten Achsen aus. Falls die TNC gleichzeitig mit einer
Parallelachse und der zugehörige Hauptachse verfahren soll, können
Sie die jeweilige Achse zusätzlich mit dem Zeichen „
&“eingeben. Die
Achse mit dem &-Zeichen bezieht sich dann auf die Hauptachse.
Das Syntaxelement „ &“ ist nur in L-Sätzen erlaubt.
Die zusätzliche Positionierung einer Hauptachse mit
dem Befehl „
&“ erfolgt im REF-System. Falls Sie die
Positionsanzeige auf „Ist-Wert“ eingestellt haben,
wird diese Bewegung nicht angezeigt. Schalten Sie die
Positionsanzeige ggf. auf „REF-Wert“ um.
NC-Satz
13 FUNCTION PARAXMODE X Y W
14 L Z+100 &Z+150 R0 FMAX
FUNCTION PARAXMODE OFF
Mit der Funktion PARAXCOMP OFF schalten Sie die
Parallelachsfunktion aus. Die TNC verwendet die vom
Maschinenhersteller konfigurierten Hauptachsen. Gehen Sie bei der
Definition wie folgt vor:

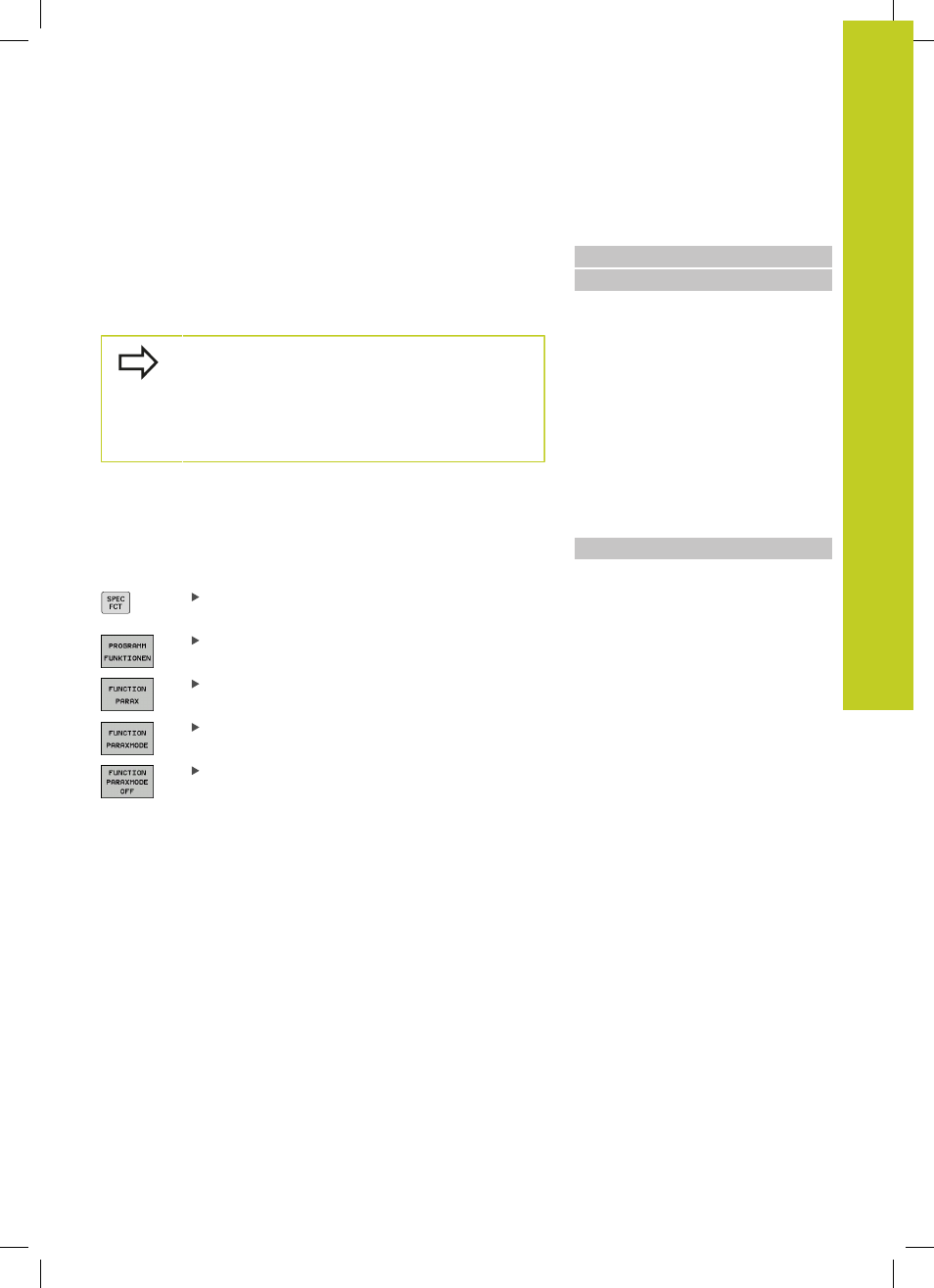

Softkey-Leiste mit Sonderfunktionen einblenden
Menü für Funktionen zur Definition verschiedener
Klartext-Funktionen wählen
FUNCTION PARAX wählen
FUNCTION PARAXMODE wählen
FUNCTION PARAXMODE OFF wählen
NC-Satz
13 FUNCTION PARAXCOMP OFF
