Programmieren: Programmierhilfen
4.6 Programmier-Grafik
4
144
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014

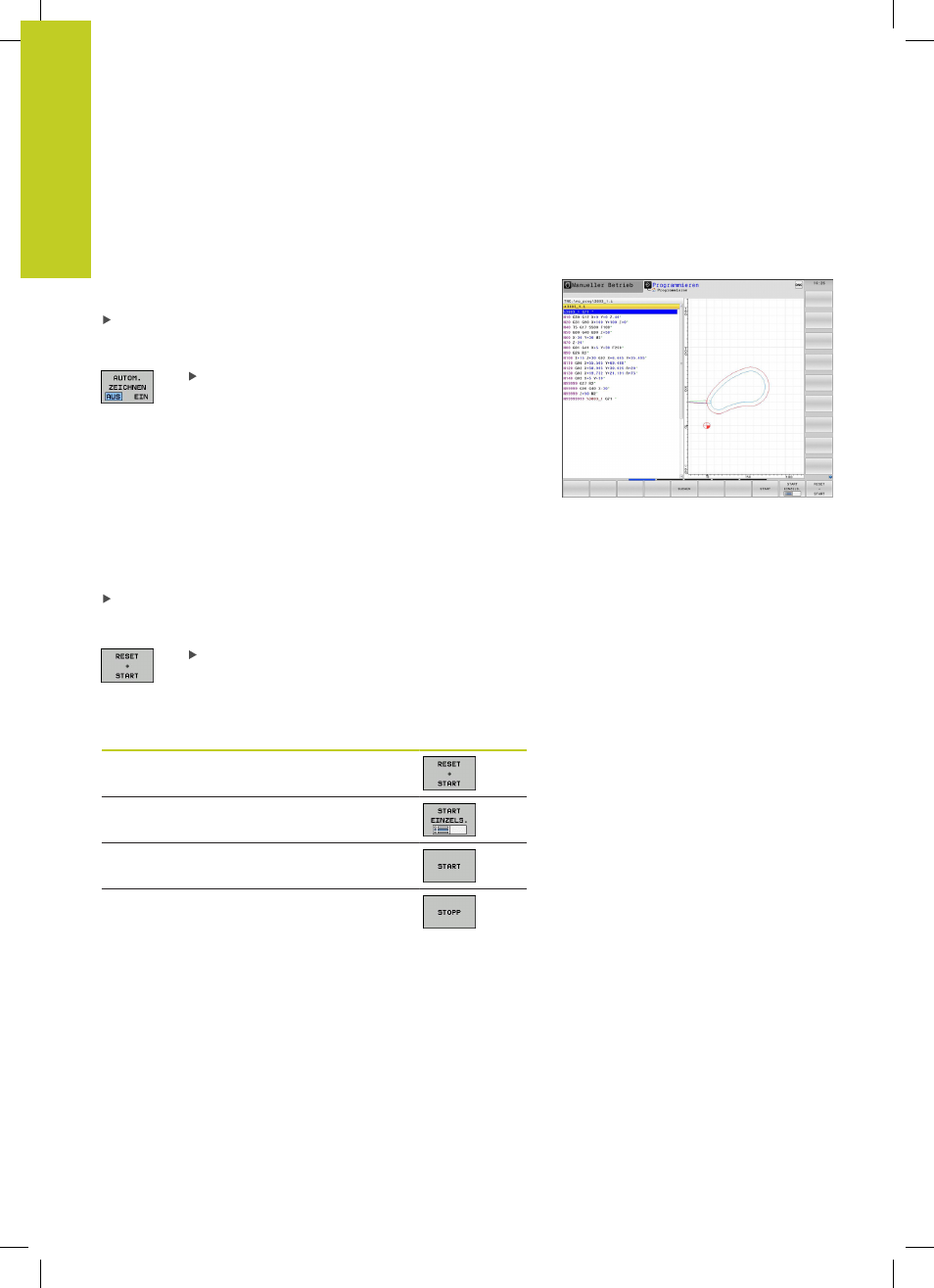

4.6 Programmier-Grafik
Programmier-Grafik mitführen / nicht mitführen
Während Sie ein Programm erstellen, kann die TNC die
programmierte Kontur mit einer 2D-Strichgrafik anzeigen.
Zur Bildschirm-Aufteilung Programm links und Grafik rechts
wechseln: Bildschirm-Umschalttaste und Softkey
PROGRAMM +
GRAFIK drücken
Softkey AUTOM. ZEICHNEN auf EIN setzen.
Während Sie die Programmzeilen eingeben, zeigt
die TNC jede programmierte Bahnbewegung im
Grafik-Fenster rechts an
Wenn die TNC die Grafik nicht mitführen soll, setzen Sie den
Softkey
AUTOM. ZEICHNEN auf AUS.
AUTOM. ZEICHNEN EIN zeichnet keine Programmteil-
Wiederholungen mit.
Programmier-Grafik für bestehendes Programm
erstellen
Wählen Sie mit den Pfeil-Tasten den Satz, bis zu dem die Grafik
erstellt werden soll oder drücken Sie
GOTO und geben die
gewünschte Satz-Nummer direkt ein
Grafik erstellen: Softkey RESET + START drücken
Weitere Funktionen:
Funktion Softkey
Programmier-Grafik vollständig erstellen
Programmier-Grafik satzweise erstellen
Programmier-Grafik komplett erstellen oder
nach
RESET + START vervollständigen
Programmier-Grafik anhalten. Dieser Softkey
erscheint nur, während die TNC eine
Programmier-Grafik erstellt
