Programmieren: Konturen programmieren
6.5
Bahnbewegungen – Polarkoordinaten
6
224
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014

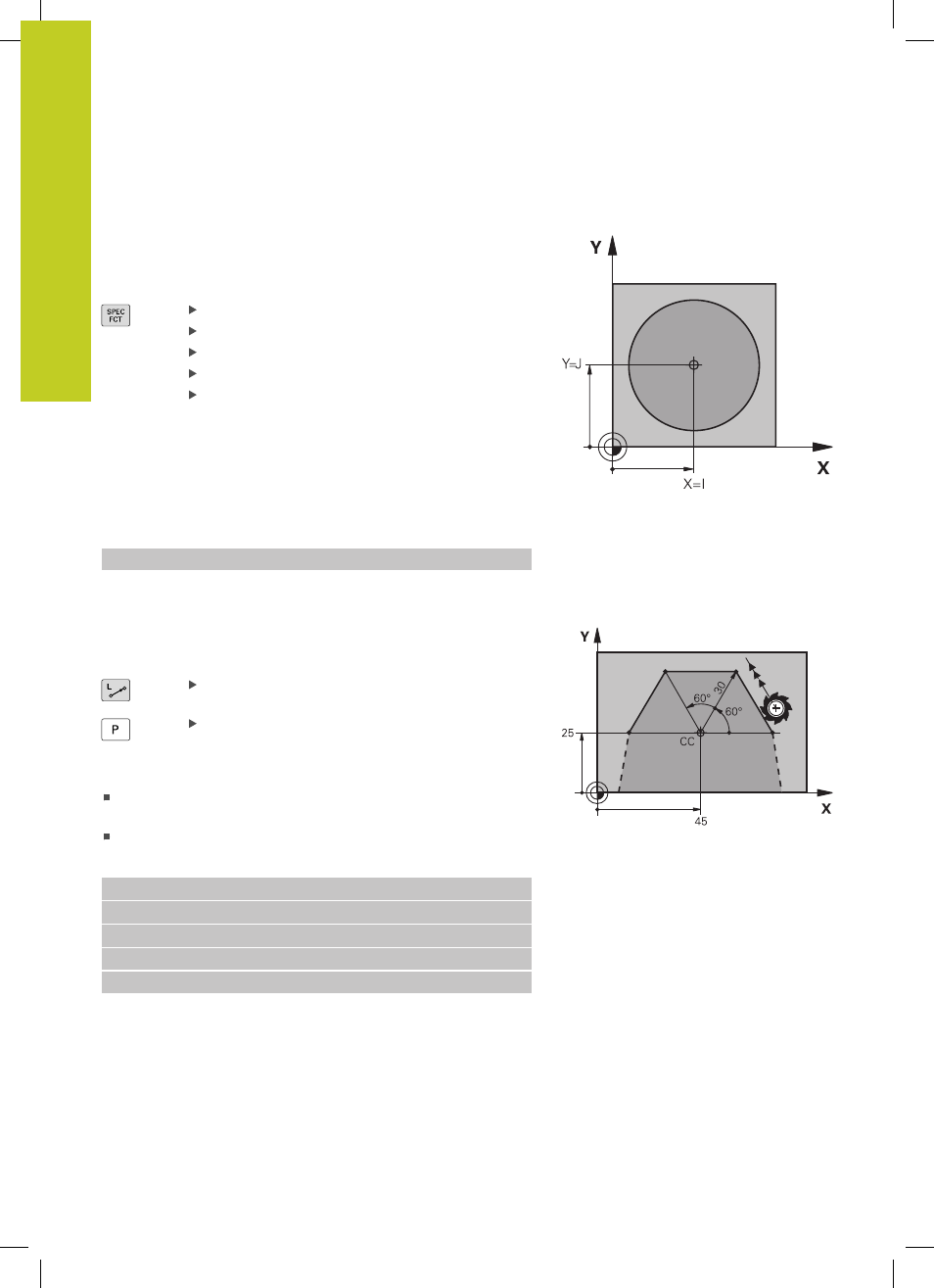

Polarkoordinaten-Ursprung: Pol I, J
Den Pol CC können Sie an beliebigen Stellen im Bearbeitungs-
Programm festlegen, bevor Sie Positionen durch Polarkoordinaten
angeben. Gehen Sie beim Festlegen des Pols vor, wie beim
Programmieren des Kreismittelpunkts.
Pol programmieren: Taste SPEC FCT drücken.
Softkey PROGRAMM FUNKTIONEN wählen
Softkey DIN/ISO wählen
Softkey I oder J wählen
Koordinaten: Rechtwinklige Koordinaten für den
Pol eingeben oder um die zuletzt programmierte
Position zu übernehmen:
G29 eingeben. Den
Pol festlegen, bevor Sie Polarkoordinaten
programmieren. Pol nur in rechtwinkligen
Koordinaten programmieren. Der Pol ist solange
wirksam, bis Sie einen neuen Pol festlegen.
NC-Beispielsätze
N120 I+45 J+45 *
Gerade im Eilgang G10 Gerade mit Vorschub G11 F
Das Werkzeug fährt auf einer Geraden von seiner aktuellen Position
zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt des
vorangegangenen Satzes.
Polarkoordinaten-Radius R: Abstand des
Geraden-Endpunkts zum Pol CC eingeben
Polarkoordinaten-Winkel H: Winkelposition des
Geraden-Endpunkts zwischen –360° und +360°
Das Vorzeichen von
H ist durch die Winkel-Bezugsachse festgelegt:
Winkel von der Winkel-Bezugsachse zu
R gegen den
Uhrzeigersinn:
H>0
Winkel von der Winkel-Bezugsachse zu
R im Uhrzeigersinn: H<0
NC-Beispielsätze
N120 I+45 J+45 *
N130 G11 G42 R+30 H+0 F300 M3 *
N140 H+60 *
N150 G91 H+60 *
N160 G90 H+180 *
