Die PLANE-Funktion: Schwenken der Bearbeitungsebene

(Software-Option 1)

12.2

12

TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014

393

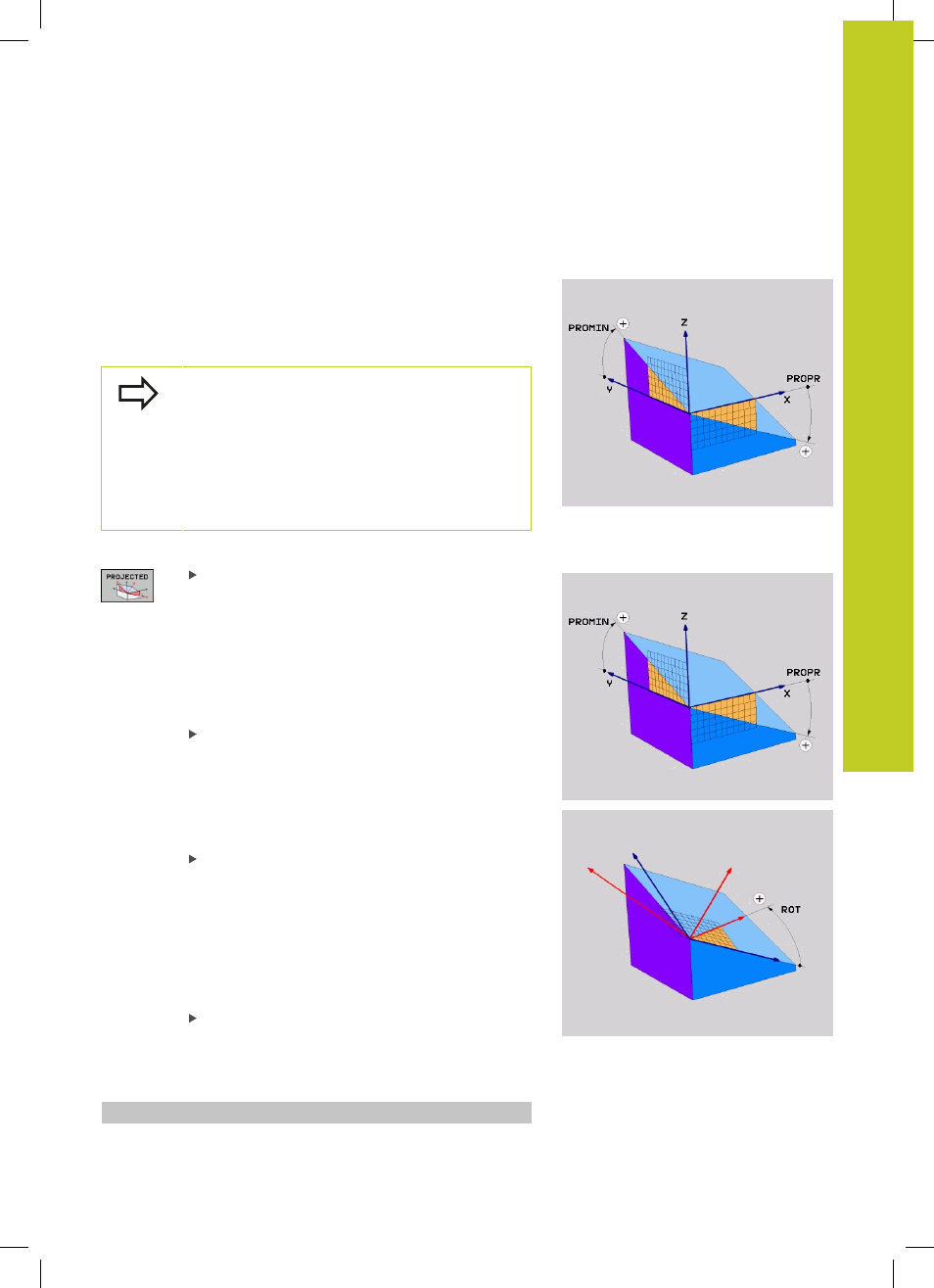

Bearbeitungsebene über Projektionswinkel definieren:
PLANE PROJECTED

Anwendung

Projektionswinkel definieren eine Bearbeitungsebene durch

die Angabe von zwei Winkeln, die Sie durch Projektion der

1. Koordinaten-ebene (Z/X bei Werkzeugachse Z) und der 2.

Koordinatenebene (Y/Z bei Werkzeugachse Z) in die zu definierende

Bearbeitungsebene ermitteln können.

Beachten Sie vor dem Programmieren

Projektionswinkel können Sie nur dann verwenden,

wenn die Winkeldefinitionen sich auf einen

rechtwinkligen Quader beziehen. Ansonsten

entstehen Verzerrungen am Werkstück.
Parameterbeschreibung für das Positionierverhalten:

siehe "Positionierverhalten der PLANE-Funktion

festlegen", Seite 403.

Eingabeparameter

Proj.-Winkel 1. Koordinatenebene?: Projizierter

Winkel der geschwenkten Bearbeitungsebene

in die 1. Koordinatenebene des maschinenfesten

Koordinatensystems (Z/X bei Werkzeugachse

Z, siehe Bild rechts oben). Eingabebereich

von -89.9999° bis +89.9999°. 0°-Achse ist die

Hauptachse der aktiven Bearbeitungsebene (X bei

Werkzeugachse Z, positive Richtung siehe Bild

rechts oben)
Proj.-Winkel 2. Koordinatenebene?: Projizierter

Winkel in die 2. Koordinatenebene des

maschinenfesten Koordinatensystems (Y/Z

bei Werkzeugachse Z, siehe Bild rechts oben).

Eingabebereich von -89.9999° bis +89.9999°.

0°-Achse ist die Nebenachse der aktiven

Bearbeitungsebene (Y bei Werkzeugachse Z)
ROT-Winkel der geschw. Ebene?: Drehung

des geschwenkten Koordinatensystems um

die geschwenkte Werkzeug-Achse (entspricht

sinngemäß einer Rotation mit Zyklus 10

DREHUNG). Mit dem Rotations-Winkel können Sie

auf einfache Weise die Richtung der Hauptachse

der Bearbeitungsebene (X bei Werkzeug-Achse Z,

Z bei Werkzeug-Achse Y, siehe Bild rechts Mitte)

bestimmen. Eingabebereich von -360° bis +360°
Weiter mit den Positioniereigenschaften, siehe

"Positionierverhalten der PLANE-Funktion

festlegen", Seite 403

NC-Satz

5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 .....
