Bahnbewegungen – Polarkoordinaten 6.5
6
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014
227
Schraubenlinie programmieren
Geben Sie Drehsinn und den inkrementalen
Gesamtwinkel
G91 H mit gleichem Vorzeichen ein,
sonst kann das Werkzeug in einer falschen Bahn
fahren.
Für den Gesamtwinkel
G91 H ist ein Wert von
-99 999,9999° bis +99 999,9999° eingebbar.
Polarkoordinaten-Winkel: Gesamtwinkel
inkremental eingeben, den das Werkzeug auf
der Schraubenlinie fährt. Nach der Eingabe des
Winkels wählen Sie die Werkzeug-Achse mit
einer Achswahltaste.
Koordinate für die Höhe der Schraubenlinie
inkremental eingeben
Radiuskorrektur gemäß Tabelle eingeben

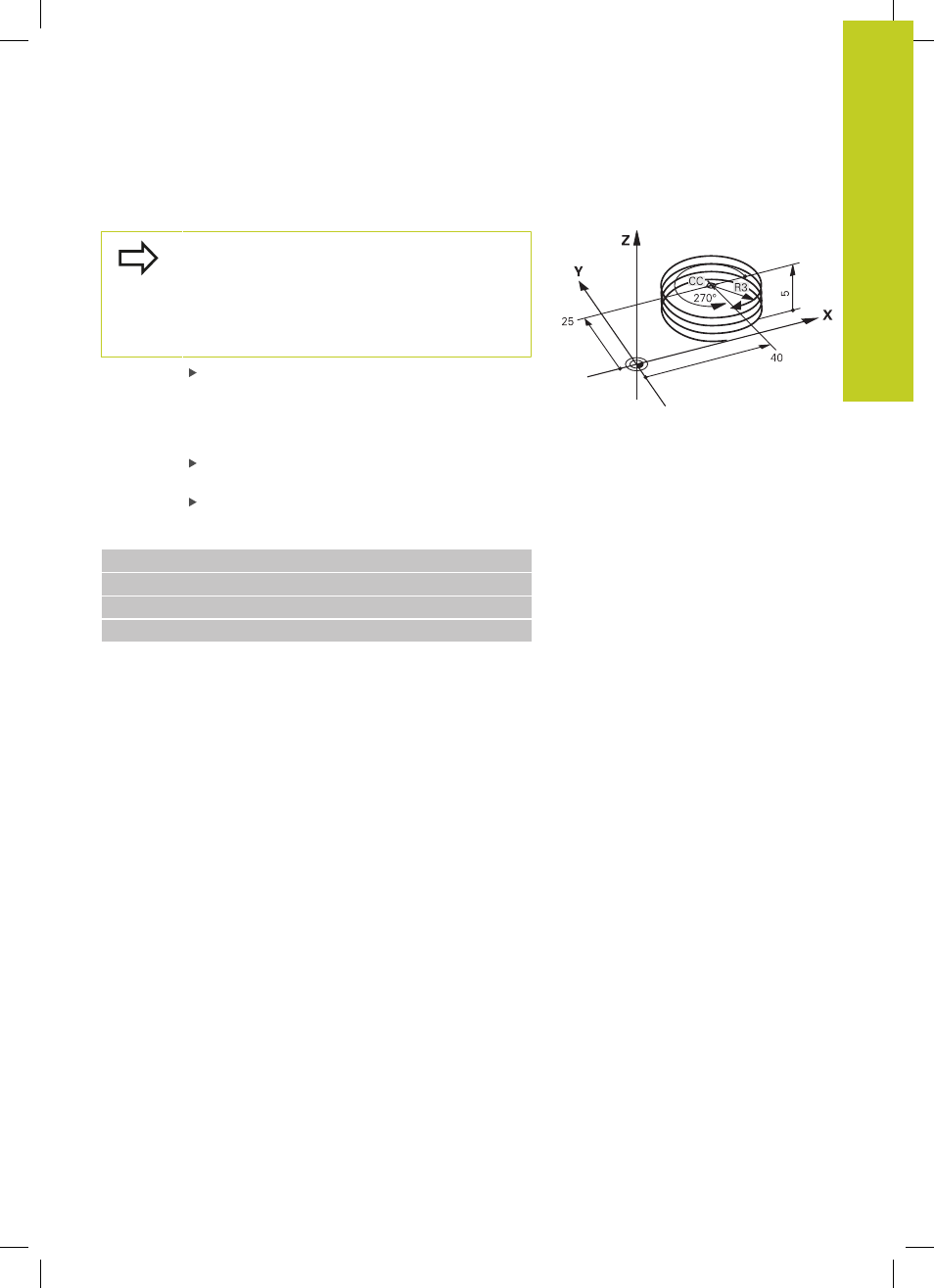

NC-Beispielsätze: Gewinde M6 x 1 mm mit 5 Gängen
N120 I+40 J+25 *
N130 G01 Z+0 F100 M3 *
N140 G11 G41 R+3 H+270 *
N150 G12 G91 H-1800 Z+5 *
