Programmieren: Datenübernahme aus DXF-Dateien oder Klartext-
Konturen
7.1 DXF-Dateien verarbeiten (Software-Option)
7
242
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014

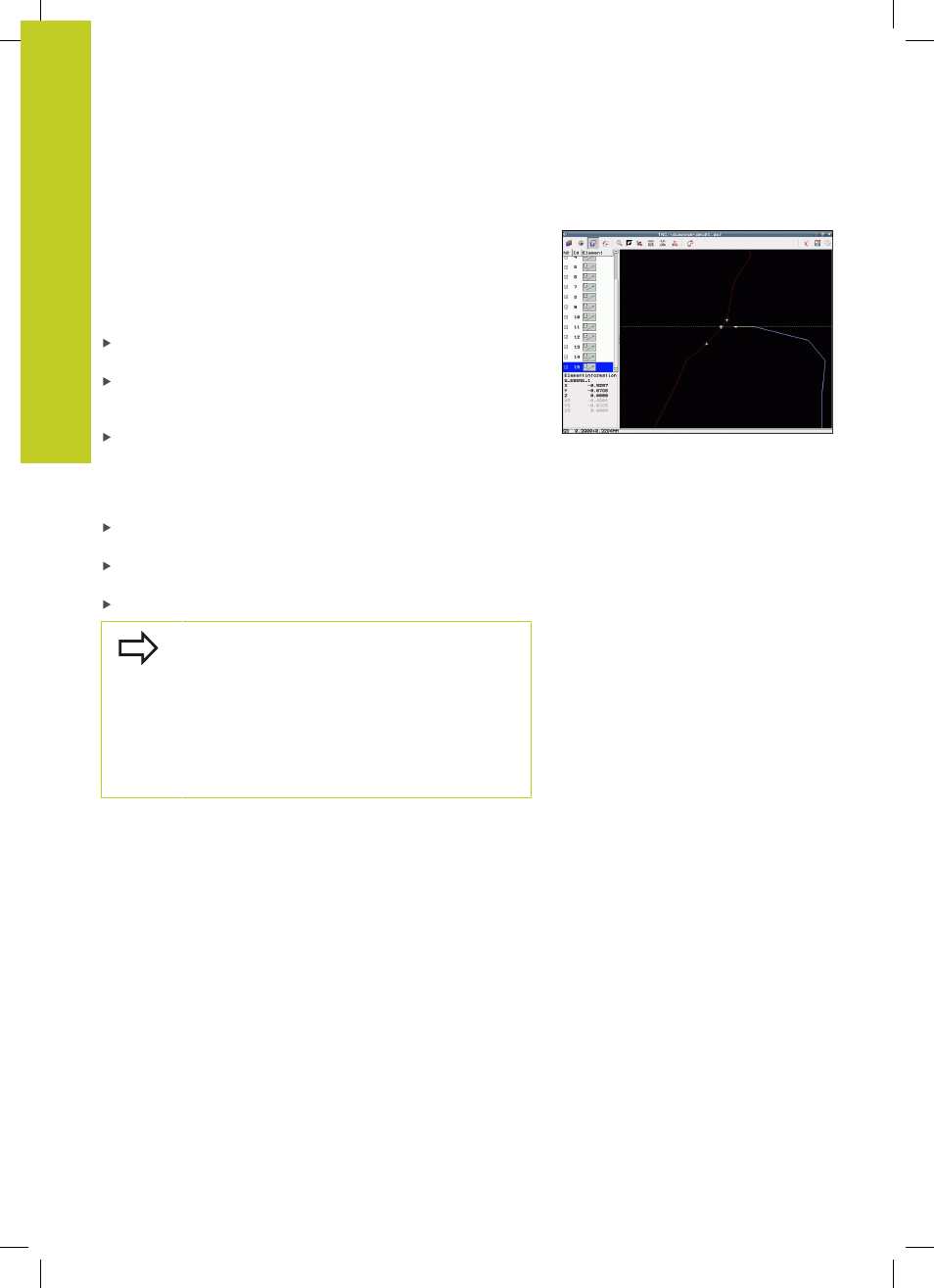

Konturelemente teilen, verlängern, verkürzen
Wenn zu selektierende Konturelemente in der Zeichnung stumpf
aneinanderstoßen, müssen Sie das entsprechende Konturelement
zunächst teilen. Diese Funktion steht Ihnen automatisch zur
Verfügung, wenn Sie sich im Modus zum Selektieren einer Kontur
befinden.
Gehen Sie wie folgt vor:
Das stumpf anstoßende Konturelement ist ausgewählt, also
blau markiert
Zu teilendes Konturelement anklicken: Die TNC zeigt
den Schnittpunkt durch einen Stern mit Kreis an und die
selektierbaren Endpunkte durch einen einfachen Stern
Mit gedrückter Taste
CTRL auf den Schnittpunkt klicken: Die
TNC teilt das Konturelement im Schnittpunkt und blendet die
Punkte wieder aus. Ggf. verlängert oder verkürzt die TNC das
stumpf anstoßende Konturelement bis an den Schnittpunkt
beider Elemente
Das geteilte Konturelement erneut anklicken: Die TNC blendet
den Schnitt- und die Endpunkte wieder ein
Gewünschten Endpunkt anklicken: Die TNC markiert das jetzt
geteilte Element blau
Nächstes Konturelement wählen
Wenn das zu verlängernde/zu verkürzende
Konturelement eine Gerade ist, dann verlängert/
verkürzt die TNC das Konturelement linear. Wenn das
zu verlängernde/zu verkürzende Konturelement ein
Kreisbogen ist, dann verlängert/verkürzt die TNC den
Kreisbogen zirkular.
Um diese Funktionen nutzen zu können, müssen
mindestens zwei Konturelemente bereits selektiert
sein, damit die Richtung eindeutig bestimmt ist.
