Anschluss für externe Funktionen
Für externe Funktionen ist eine 4-polige Buchse vorhanden, über die die Messwertaufzeichnung
von außen gesteuert werden kann. Der dafür benötigte Stecker kann bei HEIDENHAIN unter der
Ident-Nr. 282 168-01 bestellt werden.

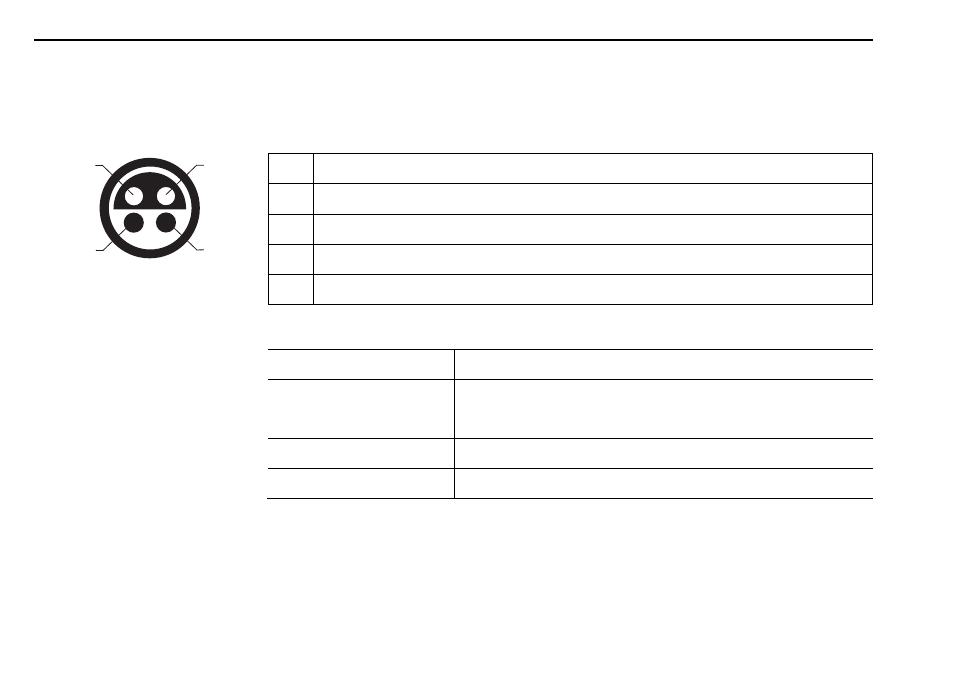

Die Signale sind wie folgt zugeordnet (Sicht von außen auf die Buchse):
1
4
3
2
Pin Belegung
1 Eingang:
Einspeicherimpuls
2 Ausgang:
Synchronisationsimpuls
3
Ausgang: MSB des Positionswertes (Singleturn) (nur bei EnDat)
4 GND
Spezifikation des PCI-Bus
Spezifikation
PCI Local Bus Specification Rev. 2.1
Spannungsversorgung
+5 V ± 5%
+12 V ± 5%
–12 V ± 5%
Leistungsaufnahme
ca. 4 Watt, ohne Messgeräte
Abmessungen
ca. 100 x 190 mm
IK 215
