Anschlüsse der Elektronikbaugruppe
1 2 3 4 5 6 7 8
9
1112
14
A
B
C
D
E
F
G
H
K
L
M
N
O
P
Q
I

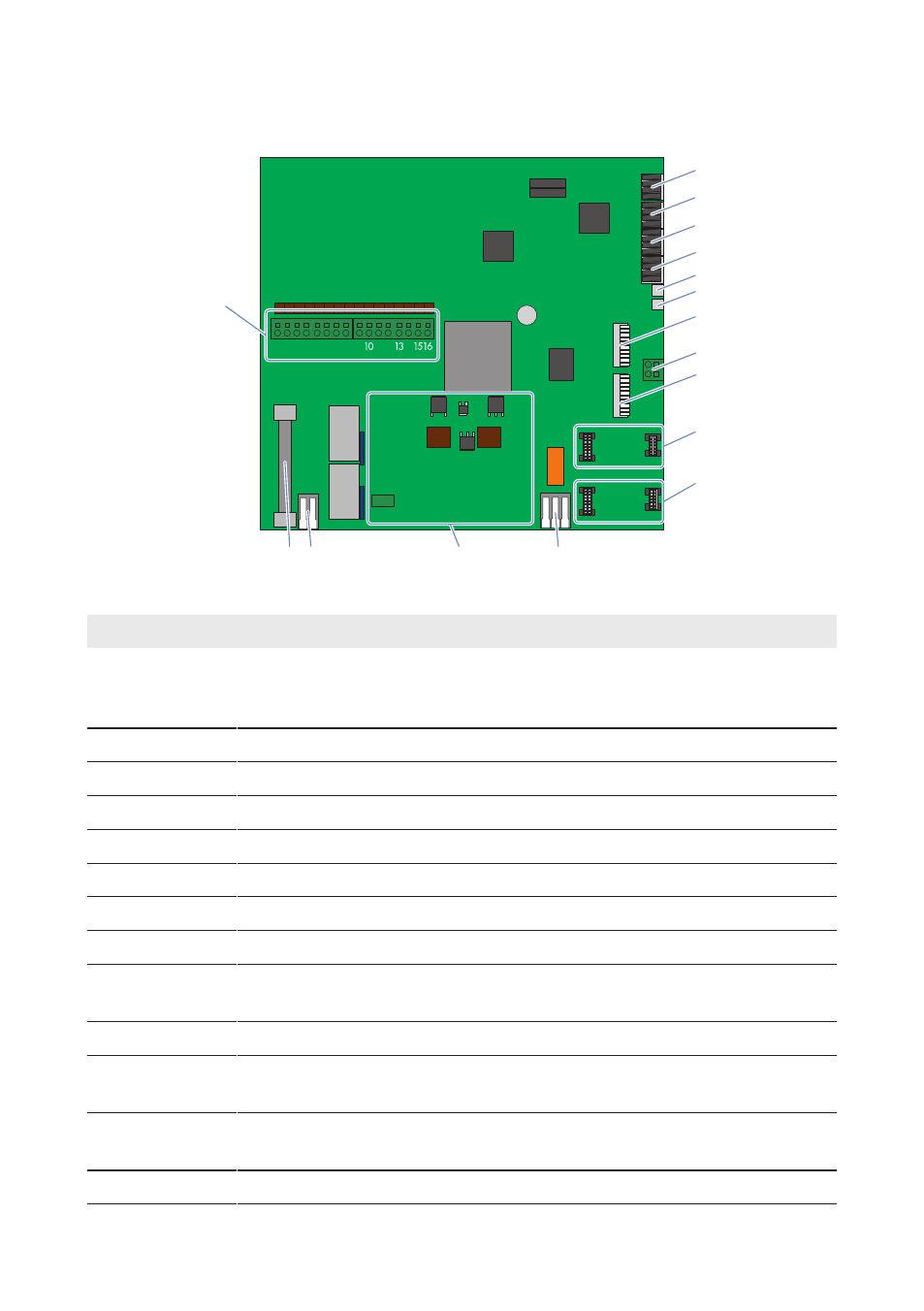

Abbildung 6: Anschlüsse der Elektronikbaugruppe
Position
Bezeichnung
Erklärung
A
‒
Anschluss der String-Kabelbäume (PV+) und je nach Aus-
führung Erweiterungssteckkarte (MEU) für die Anzahl der
PV-Eingänge (werkseitig vorinstalliert)
B
X1
Strom Analog-Eingang
C
X2
Analog-Eingang Temperatursensor extern 1 (EXT 1)
D
X3
Analog-Eingang Temperatursensor extern 2 (EXT 2)
E
X4
Digital-Eingang Kunde
F
X5
Digital-Eingang Überspannungsableiter DC
G
X6
Statusmeldekontakt DC-Lasttrennschalter
H
X7
Ethernet-Kommunikationsausgang LAN OUT
I
X8
Anschluss für das Erdungskabel für die Funktionserde der
Elektronikbaugruppe
K
X9
Ethernet-Kommunikationseingang LAN IN
L
LWLPB 1
Steckplatz für das LWL Schnittstellenmodul (Kommunikati-
onseingang LWL IN)
M
LWLPB 2
Steckplatz für das LWL Schnittstellenmodul (Kommunikati-
onsausgang LWL OUT)
N
‒
Digitaler Ausgang potentialfreier Umschaltkontakt
