6
Installation
6.1
Übersicht des Anschlussbereichs des SMA String-
Monitors
Unteransicht

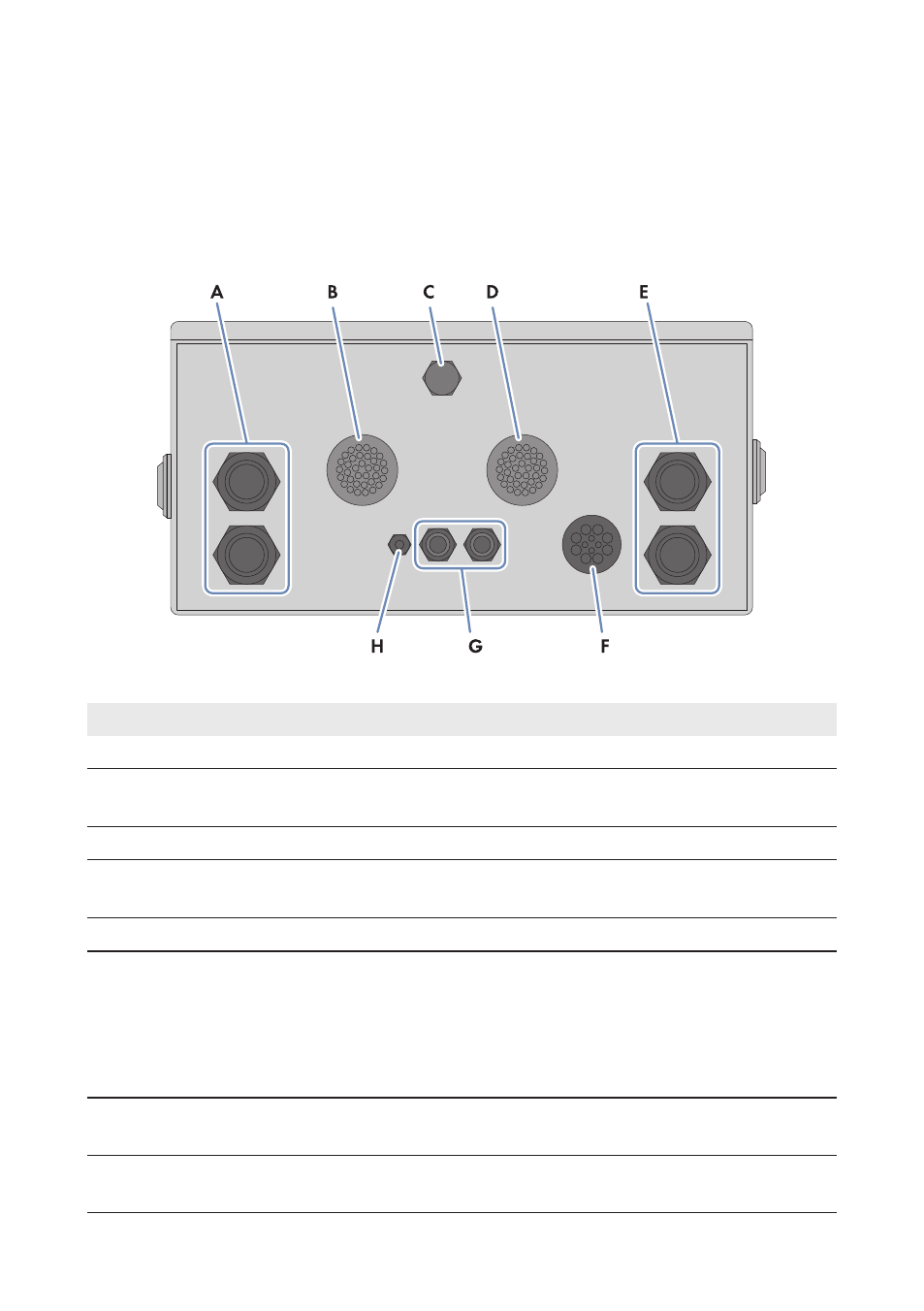

Abbildung 10: Unteransicht des SMA String-Monitors
Position
Bezeichnung
A
Gehäuseöffnung mit Kabelverschraubung für die Hauptkabel DC+
B
Gehäuseöffnung mit String-Kabelbäumen (PV+) und DC-Steckverbindern (werksei-
tig vormontiert)
C
Kondensatablauf
D
Gehäuseöffnung mit String-Kabelbäumen (PV‒) und DC-Steckverbindern (werksei-
tig vormontiert)
E
Gehäuseöffnung mit Kabelverschraubung für die Hauptkabel DC‒
F
Gehäuseöffnung mit Membran für folgende Kabel:
• Kommunikation
• Sensorik
• Externe Funktionserde für die Elektronikbaugruppe
• Externe Funktionserde für den DC-Überspannungsableiter
G
Gehäuseöffnung mit Kabelverschraubung für die Kabel der externen 230 V
AC
-
Spannungsversorgung
H
Gehäuseöffnung mit Kabelverschraubung für das Kabel der externen Funktionserde
für die Stromversorgungsbaugruppe
