6.3.4.2 Rahmenklemme an Sammelschiene installieren

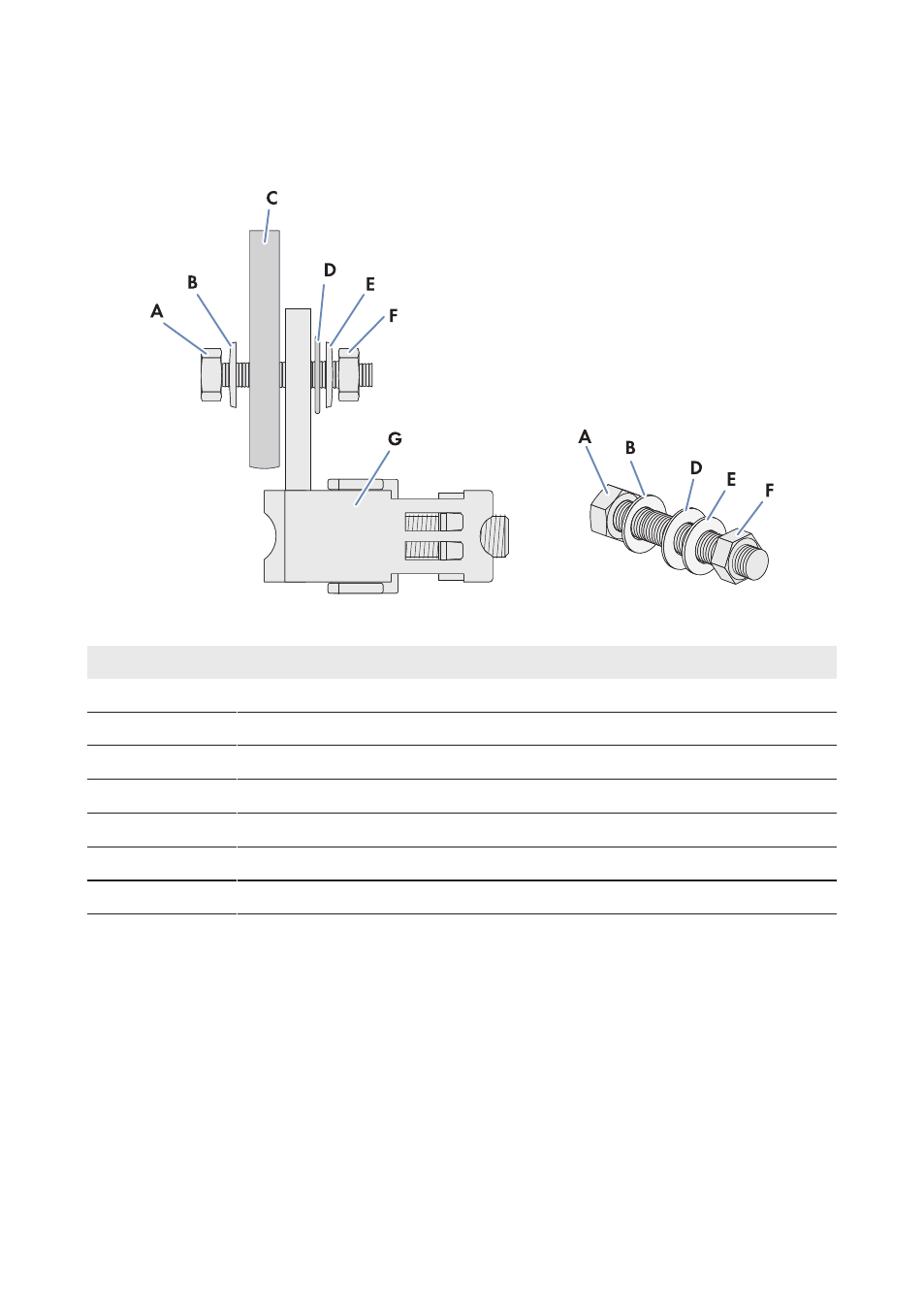

Aufbau des Anschlusses mit einer Rahmenklemme
Abbildung 13: Aufbau des Anschlusses mit einer Rahmenklemme
Position Bezeichnung
A Schraube M12
B Unterlegscheibe
C Verzinnte Sammelschiene aus Kupfer
D Kotflügelscheibe
E Spannscheibe
F Mutter M12
G Rahmenklemme
Rahmenklemme an Sammelschiene installieren
1. Sicherstellen, dass der DC-Unterverteiler ausgeschaltet und gegen Wiedereinschalten
gesichert ist (siehe Kapitel 8 "Freischalten und wieder zuschalten", Seite 46).
2. Sicherstellen, dass der Wechselrichter DC-seitig spannungsfrei geschaltet ist und gegen
Wiedereinschalten gesichert ist (siehe Anleitung des Wechselrichters).
3. Im DC-Unterverteiler an den Sammelschienen das Befestigungsmaterial für die DC-Hauptkabel
entfernen.
