Aufbau des Anschlusses mit einem Kabelschuh

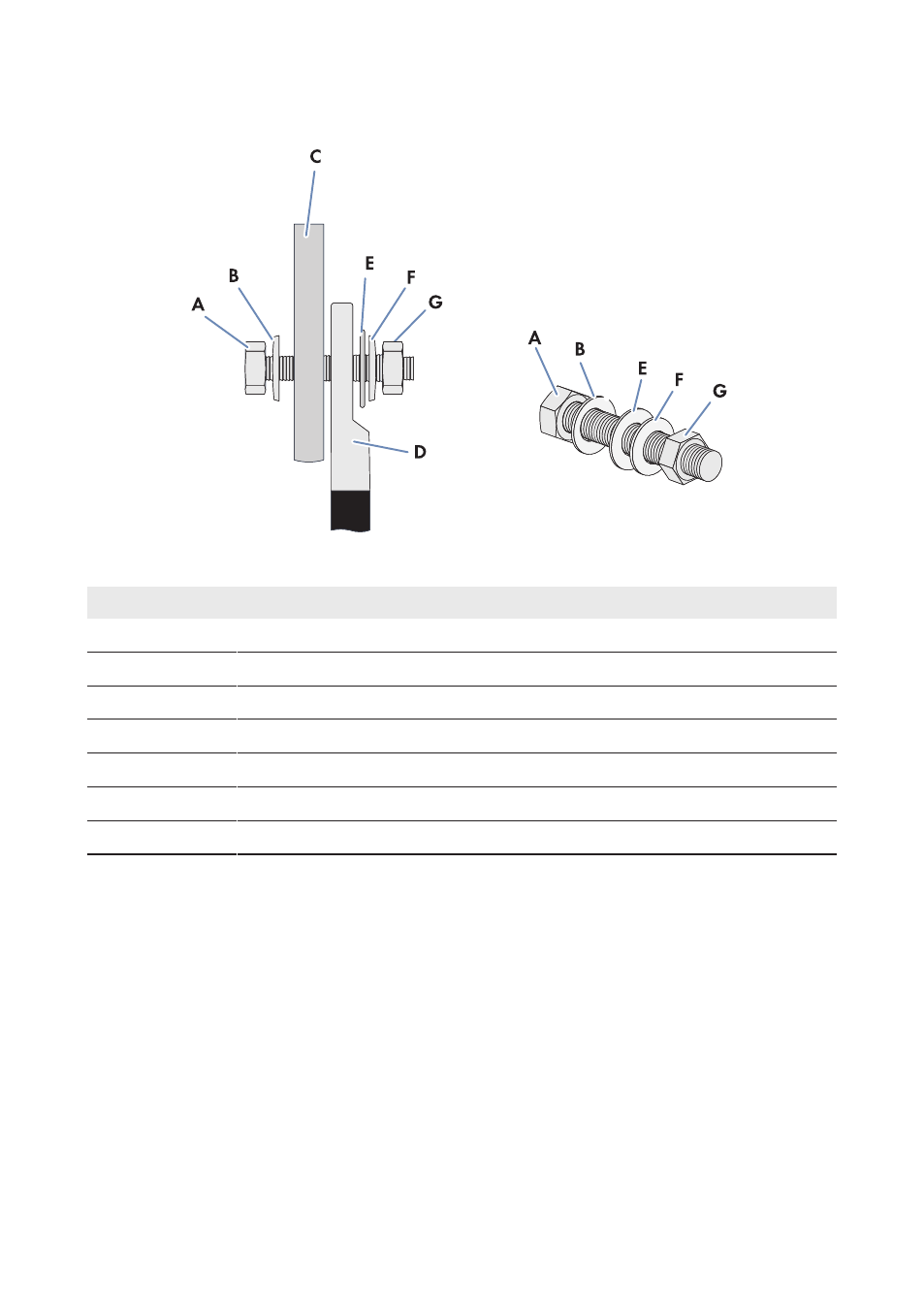

Abbildung 12: Aufbau des Anschlusses mit einem Kabelschuh
Position
Bezeichnung
A
Schraube M12
B
Unterlegscheibe
C
Verzinnte Sammelschiene aus Kupfer
D
Verzinnter Rohrkabelschuh
E
Kotflügelscheibe
F
Spannscheibe
G
Mutter M12
