Interne elektrische Verbindungen SMA Solar Technology AG
38 IA-SCxxxHE-IDE104432 Installationsanleitung
ACHTUNG!
Beeinträchtigung des Betriebs des Sunny Central durch fehlerhaften Anschluss!

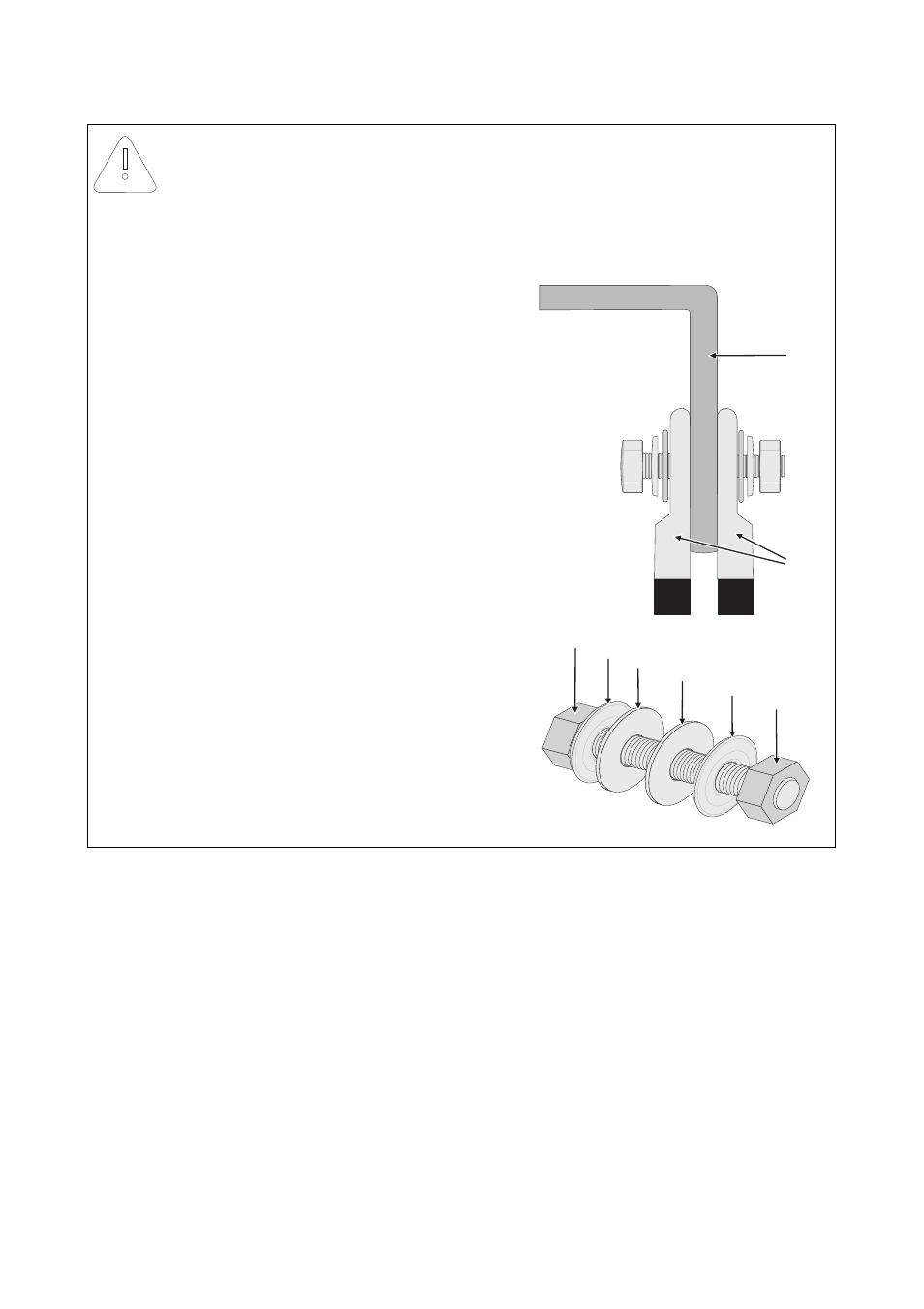

Beim Anschließen der Leistungskabel an die Sinusfilterdrossel folgende
Anschlussreihenfolge beachten:
1. Schraube
2. Spannscheibe
3. Unterlegscheibe
4. Kabelschuh
– Nur im Falle des mittleren
Leistungskabels, dieses wird auf der
Rückseite des Anschlusspunktes
montiert.
5. Anschlusspunkt Sinusfilter oder
Leistungsteil
• Kabelschuh
– Nur im Falle der zwei äußeren
Leistungskabel, diese werden auf der
Vorderseite des Anschlusspunktes
montiert.
6. Unterlegscheibe
7. Spannscheibe
8. Mutter
4
5
1 2
3
6
7
8
