SMA Solar Technology AG Externe Anschlüsse
Installationsanleitung IA-SCxxxHE-IDE104432 85
6.7.3 Übersicht der analogen Eingänge
Wenn Sie andere als die hier aufgeführten Sensoren verwenden, kontaktieren Sie die
SMA Serviceline.
6.7.4 Handhabung Schirmkontaktierung
Die externen Signal- und Busleitungen geschirmt ausführen. Der Schirm muss auf der dafür
vorgesehenen Schirmschiene großflächig kontaktiert werden.
Die Kontaktierung erfolgt mit den im Beipack mitgelieferten Schirmklemmbügeln.
Belegung der analogen Eingänge am Sunny Central Control
Für den Anschluss der analogen Eingänge und für die digitalen Signale ist zwingend der
mitgelieferte Schaltplan zu verwenden.
Der Anschluss erfolgt an Anschlussklemmen. Hierbei ist der Anschluss für Vierleiter- und
Zweileiter-Sensoren zu beachten und eventuell notwendige Messwandler vorzuhalten.
Analoge Eingänge Ain Name Bedeutung
Kunde Ain1 ExtSolP Externe Sollwertvorgabe für Wirkleistung
Kunde Ain3 ExtSollrr Externer Einstrahlungssensor
Kunde Ain4 ExtGlolrr Pyranometer (Messung der eintreffenden globalen
Sonneneinstrahlung)
Kunde Ain5 ExtAlarm Externer Alarmeingang, z. B. für die Überwachung
der Funktion des Mittelspannungstransformators
Kunde Ain6 ExtSolQ Externe Sollwertvorgabe für Blindleistung
Kunde Ain8 TmpExt C Externer Temperatursensor / PT 100
Ab Fertigungsversion „C“ ist dieser PT 100
standardmäßig ab Werk installiert.
ACHTUNG!
Beschädigung der Schirmklemmbügel durch falsche Handhabung
• Die Schirmklemmbügel dürfen nur handfest und nicht mit dem Schraubendreher
angezogen werden.
• Das Anziehen der Schirmklemmbügel mit dem Schraubendreher kann die Isolierung
der einzelnen Adern im Kabel beschädigen.

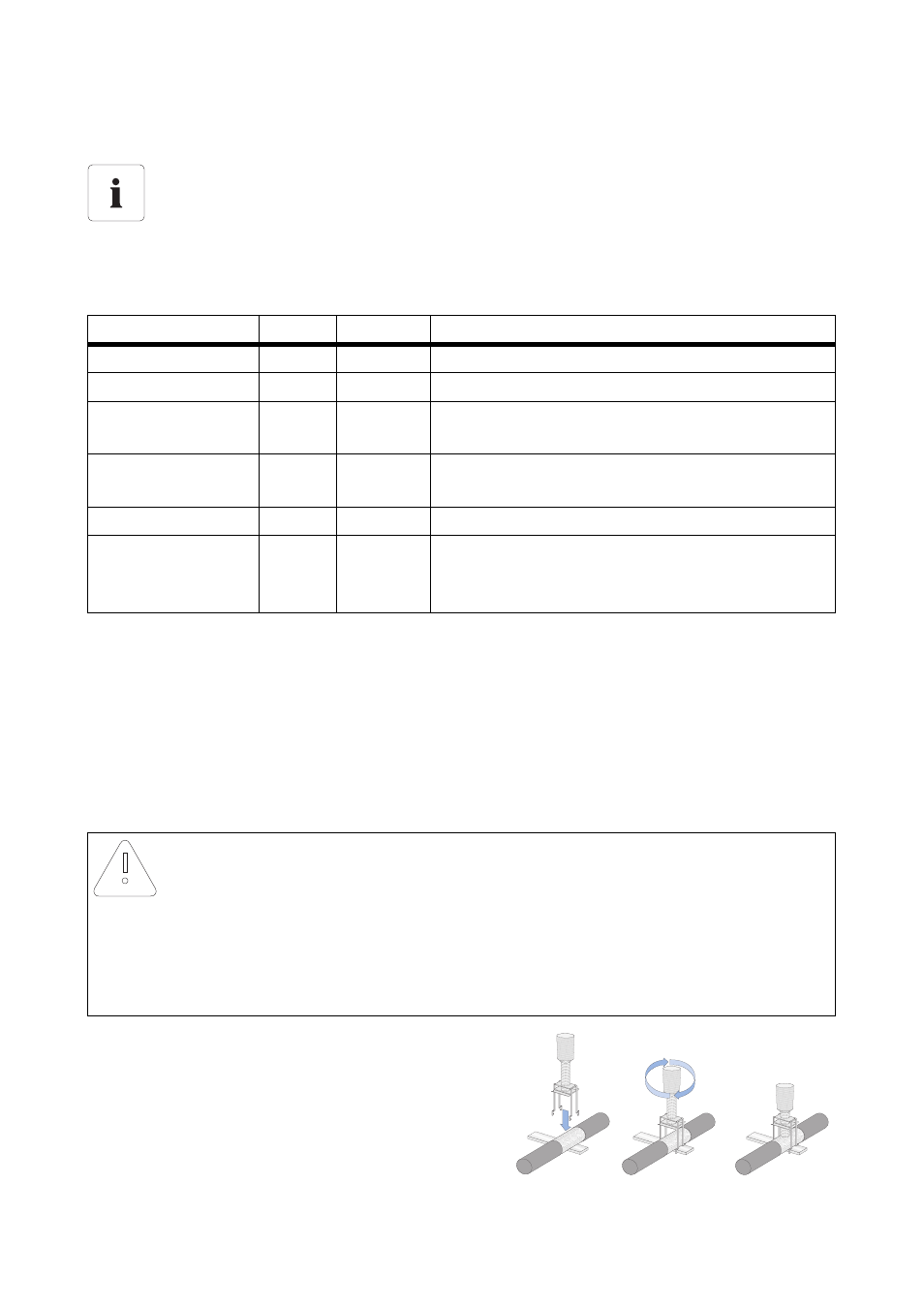

Die Handhabung der Schirmklemmbügel ist in der
Grafik rechts dargestellt.
