Externe Anschlüsse SMA Solar Technology AG
58 IA-SCxxxHE-IDE104432 Installationsanleitung
Nach der Montage der Kupferschienen muss das Schiebeblech wieder montiert werden.
6.2.2 Vorgehen bei Variante 13/0 und Variante 13/4
1. Plexiglasabdeckung und Schiebeblech abnehmen, siehe 6.2.1 „Plexiglasabdeckung und
Schiebeblech demontieren und montieren“ (Seite 55).

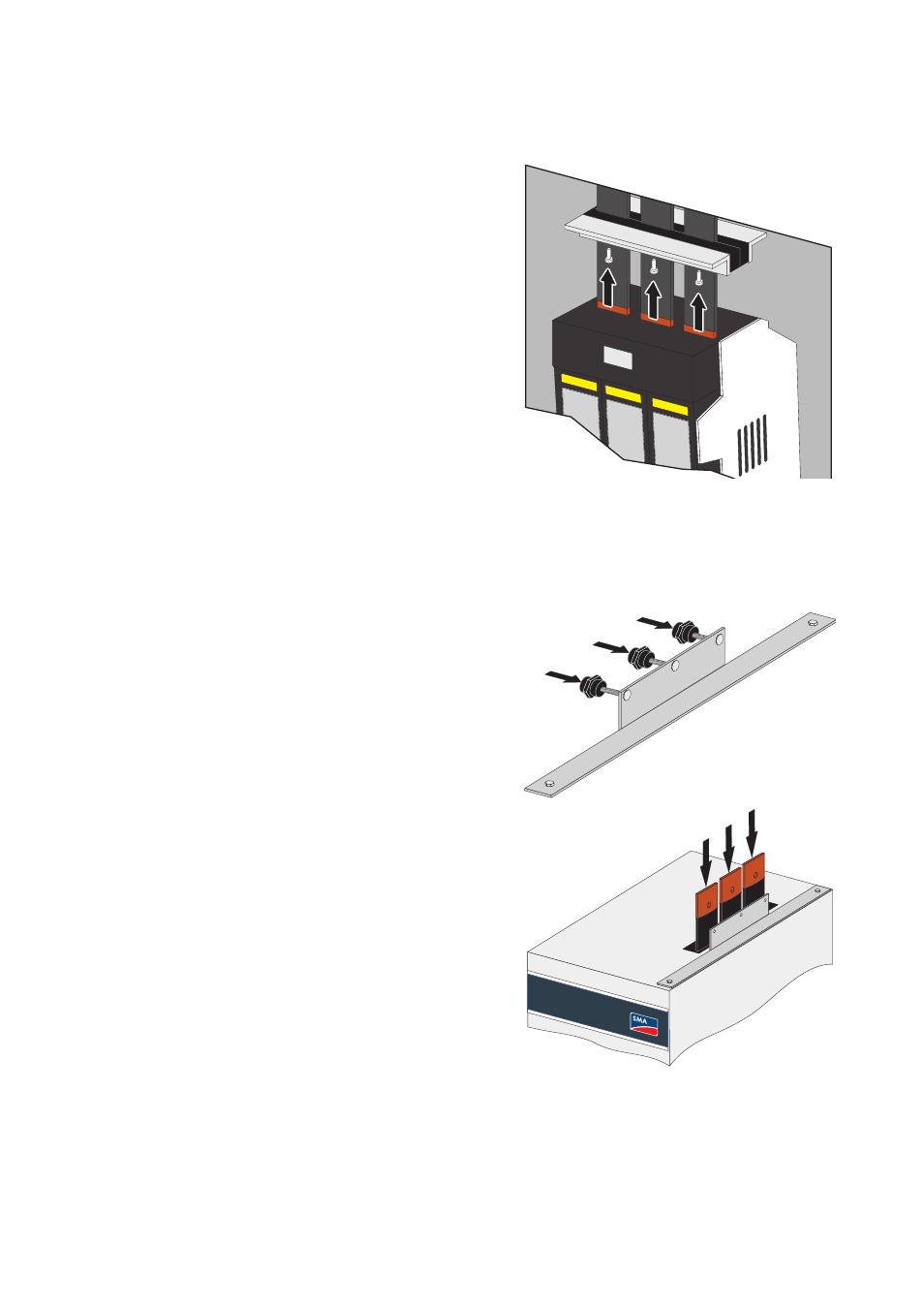

1. Vorderes Schiebeblech im Dach des Sunny Central
montieren. Dazu die drei Schrauben an der
Unterseite festschrauben.
2. Die drei Isolatoren an die Winkelschiene montieren.
Dazu die drei Isolatoren an die eingepressten
Gewindebolzen festschrauben.
3. Kupferschienen von oben in den AC-Schrank
einführen.
