Externe Anschlüsse SMA Solar Technology AG
62 IA-SCxxxHE-IDE104432 Installationsanleitung
6. Plexiglasabdeckung und vorderes Schiebeblech montieren, siehe 6.2.1 „Plexiglasabdeckung
und Schiebeblech demontieren und montieren“ (Seite 55)
7. AC-Kabel von außen an die Kupferschienen anschließen.
6.2.5 Vorgehen bei Variante 13/3
1. Plexiglasabdeckung und vorderes Schiebeblech abnehmen, siehe 6.2.1 „Plexiglasabdeckung
und Schiebeblech demontieren und montieren“ (Seite 55).

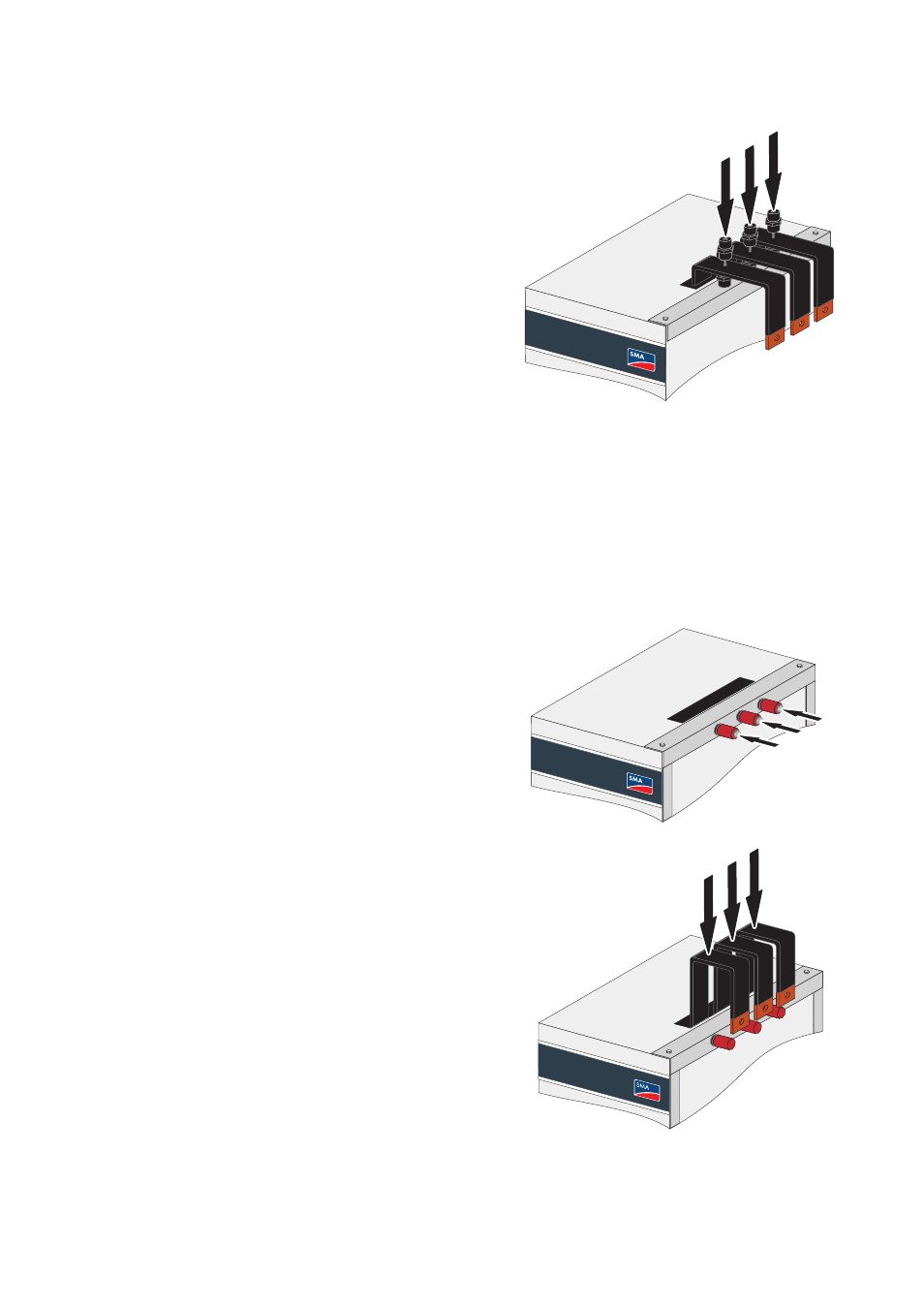

5. Die Kupferschienen an die Isolatoren montieren.
Dazu die mitgelieferten Gewindestifte in die noch
nicht verwendete Isolatoren schrauben und durch die
Kupferschiene an die anderen Isolatoren schrauben.
Dadurch wirken die zwei Isolatoren wie
Gegenmuttern.
2. Die drei Stützer an den Winkel an der Seitenwand
des Sunny Central montieren.
3. Kupferschienen von oben in den AC-Schrank
einführen.
